Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Anma: | 630 1250 2000A | Rakım: | Deniz seviyesinden 1 000m'ye kadar |
---|---|---|---|
Frekans: | 50 (60) HZ | Anma gerilimi: | 40.5kV |
Koruma derecesi: | IP4X, IP2X | Uygulama: | Güç aktarımı ve dağıtımı |
Vurgulamak: | yüksek gerilim elektrik şalt,gaz yalıtımlı şalt |
Ürün Açıklaması:

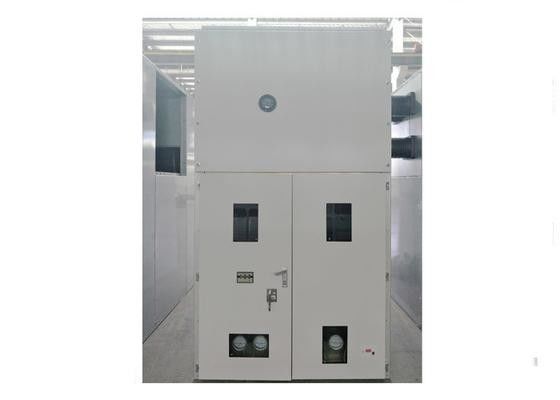

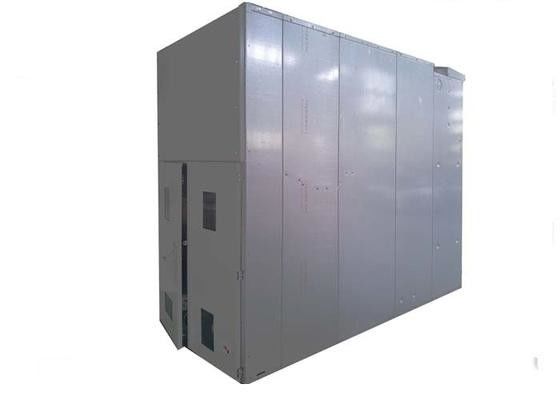

KYN61-40.5 (Z) Hava Yalıtımlı Metal Kaplamalı Şalt
Üç fazda uygulama, 50Hz, 40.5kV güç dağıtım sistemi. Bu ürün koruma, kontrol ve izleme işlevlerine sahiptir.
Servis durumu:
1. Ortam havası sıcaklığı: -15 ° C ~ +40 ° C.
2. Rakım: -1000m.
3. Bağıl nem oranı: Günlük ortalama% 95, aylık ortalama% 90.
4. Deprem şiddeti: Büyüklük 8.
5. Aşındırıcı ve yanıcı gaz ve su buharı olmayan yerlerde uygulanabilir.
6. Sık sık yoğun canlı olmadan yerde kullanılır.
Not: Özelleştirilmiş ürünler mevcuttur.
Yok hayır. | isim | birim | Veri |
1 | Anma gerilimi | kV | 40.5 |
2 | Anma akımı | bir | 1250, 1600, 2000 |
3 | Orantılı frekans | Hz | 50 |
4 | Anma kısa süre dayanım akımı | kA | 20, 25, 31,5 |
5 | Anma tepe dayanım akımı | kA | 50, 63, 80 |
6 | Nominal güç frekansı dayanım gerilimi | kV | 95/1 dak |
7 | Nominal yıldırım darbesine dayanma gerilimi | kV | 185 |
8 | Kısa devre anma süresi | S | 4 |
9 | Koruma derecesi | IP3X |
Vakum Devre Kesicisinin Temel Teknik Verileri
Yok hayır. | isim | birim | Veri |
1 | Anma gerilimi | kV | 40.5 |
2 | Orantılı frekans | Hz | 50 |
3 | Nominal güç frekansı dayanım gerilimi | kV | 95/1 dak |
4 | Nominal yıldırım darbesine dayanma gerilimi | kV | 185 |
5 | Anma akımı | bir | 1250, 1600, 2000 |
6 | Anma kısa süre dayanım akımı | kA | 20, 25, 31,5 |
7 | Anma kısa devre akımı | kA | 20, 25, 31,5 |
8 | Anma tepe dayanım akımı | kA | 50, 63, 80 |
9 | Kısa devre anma süresi | S | 4 |
10 | Açılış zamanı | MS | 30≤t≤60 |
11 | Kapanış saati | MS | 50≤t≤100 |
12 | Nominal kısa devre akımı kesme akımının zamanları | Çevrim | 20 |
13 | Mekanik dayanıklılık | Çevrim | 10000 |
Yaylı Çalışma Mekanizmasının Temel Teknik Verileri
isim | birim | Veri | |
Anma çalışma gerilimi | Açılış bobini | V | DC220 / 110 AC220 / 110 |
Kapanış bobini | |||
Anma çalışma akımı | Açılış bobini | bir | 0.96 (220V) 1.05 (110V) |
Kapanış bobini | |||
Enerji depolamalı motor gücü | W | 230 | |
Enerji depolanan motorun anma gerilimi | V | DC220 / 110 AC220 / 110 | |
Enerji depolamak için süre | S | ≤12 |
