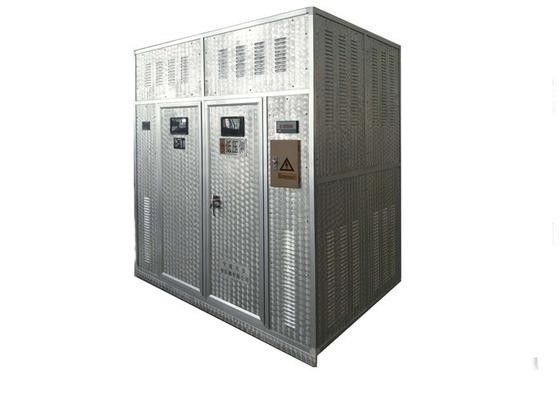

Scb Serisi Dış Mekan Kuru Tip Trafo 35kv, An / Af Soğutma Modlu

35KV Trafo İstasyonu Reçine Yalıtım Kuru - Tip Güç Trafosu

genel bakış

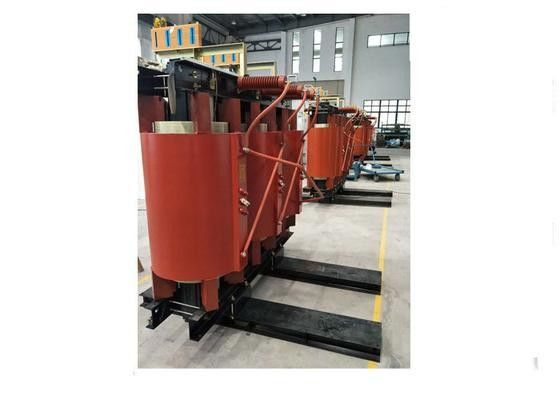

SCB serisi reçine izolasyonlu kuru tip güç transformatörü, yeni kuru tip düşük güç kaybı ve düşük gürültüsüdür, 1990'lı yıllarda ABB-Micafil'den FRVT üretim teknolojisini ve Avrupa'dan dolgulu vakumlu ince yalıtım dökümü ve düşük voltajlı folyo sargısının en yeni teknolojisini ithal etmiştir. Almanya Georg firmasının mevcut ekipman kesim hattının temelinde ve burger sarma makinesini stoğunda, HUBERS'a Almanya'dan yeni dökme ekipmanı ve yine İtalya'dan yeni tip folyo sarma makinesini ithal etti. Ürün özelliği, değerlendirmeye göre IEC60076, GB1094.11-2007, GB / T10228-2008 standardına ulaşmıştır.

Bu ürün yaygın iletim ve dönüşüm sistemi, otel, restoran, yüksek bina, ticaret merkezi, stadyum, petrol kimya fabrikası, yeraltı demiryolu, istasyon, havaalanı ve deniz, kuyu sondaj platformu vb. Yük merkezi için özel olarak uygun olup yangına dayanıklı özel bir yere sahiptir.

Teknik tarih :
1 Kapasite: 30 ~ 10000kVA
2 Gerilim sınıfı: 6-35 kV
3 Vurma aralığı: ± 2 ×% 2,5, ±% 5 veya diğerleri
4 Faz Sayısı: Üç faz
5 Frekans: 50Hz veya 60Hz
6 Bağlantı simgesi: Dyn11, Yyn0 veya diğerleri belirtildi
7 Empedans gerilimi:
8 Yalıtım seviyesi:
1) 10kV: AC 35 LI 75kv

2) 20kV: AC50 LI 125kV

3) 35kV: AC 70 LI 170kV
9 Yalıtım derecesi: F / H notu
10 Uygulama: iletim sisteminde yaygın olarak kullanılan
11 paket: ahşap palet veya tahta sandık
12. Çalışma koşulu: bağıl nem% 100, ortam
sıcaklık en fazla 40 ° C'dir.
13. Maksimum sıcaklık artışı: 100K 125K
14. Soğutma modu: hava soğutma (AN) veya fan soğutma (AF)

15.ödeme Süresi: T / T. mevduat olarak peşin olarak% 30 ~% 50% Diğer teslimat ve sevkiyat öncesi denge ödenir.
