| Yalıtımlı tip: | SF6 gazı yalıtımlı | Anma gerilimi: | 12 KV |
|---|---|---|---|
| Anma Kırma Akımı: | 31.5KA | ||
| Vurgulamak: | GIS gaz yalıtımlı şalt,orta gerilim şalt |
||

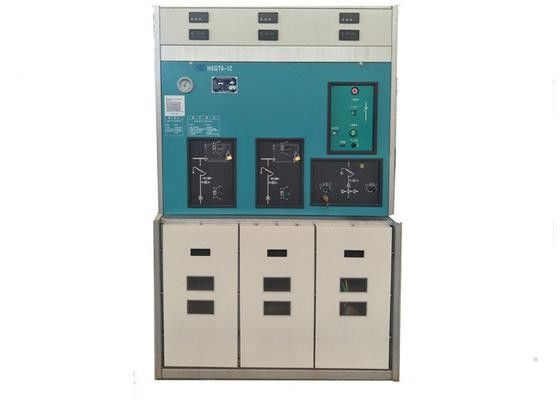

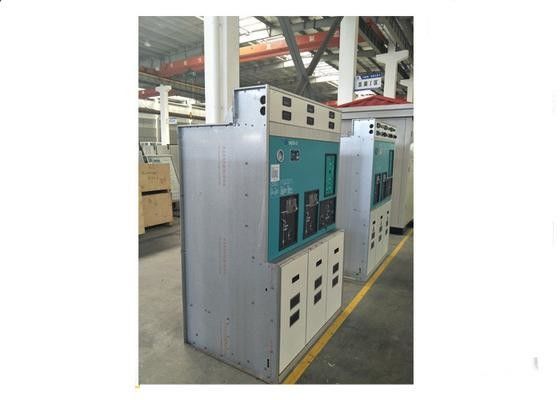

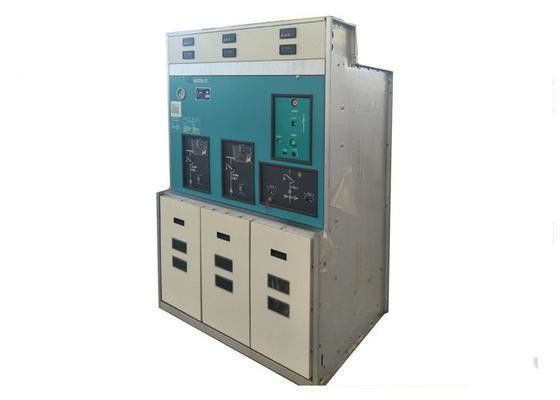

SF6 Gaz Yalıtımlı Halka Ana Ünite 12 KV Metal - Muhafaza Şalt
genel bakış
HXGT6 (XGN58) -12 SF6 Halka Ana Ünite Şalt Ünitesi (bundan böyle “RMU” olarak anılacaktır ) firmamız tarafından ulusumuzun gerçek güç kaynağı durumuna göre tasarlanıp geliştirilmiştir. Yeni nesil bir iç mekan 10kV MV elektrikli cihazdır ve şehir şebekesi dönüşümünde ve yapımında uygulanabilir, ürün tipi test ve devreye alma incelemesine tabi tutulur, performans endeksleri IEC 298 “AC Metal Kapalı Şalt Cihazının” gereksinimlerini karşılar. Küçük hacimli, düşük ağırlıklı, basit kullanım, güvenli kullanım, çevreye ve hava koşullarına ve bakım gerektirmeden yüksek güvenilirlik avantajlarını işler.
Şalt, tüm ana devreleri metal bir muhafaza içinde kapatan ve ark söndürme ve izolasyon ortamı olarak SF6 gazı alan bir tür kompozit aparattır. Halka ağ güç kaynağı için uygundur ve 10kV MV güç kaynağı ağında çift ışıklı güç kaynağıdır. Terminal güç kaynağında da kullanılır. Halka ağ güç kaynağının kullanılması güç kaynağının güvenilirliğini arttırdığından, özellikle madencilik tesislerinde, konut alanında, okullarda, parklarda vb. Güç dağıtım ve kontrolünde kullanılır. Ek olarak, uygun bağlantı ve montajından dolayı, küçük hacimli, trafo merkezinde ayrıca birincil tarafta yüksek gerilim ekipmanı olarak da kullanılır.
Servis Durumu
A. İrtifa ≤ 1000m (deniz seviyesinden yüksek);
B. Ortam sıcaklığı: -25 ºC ~ + 40 ºC ;
C. Rüzgar hızı M 34m / s
D. Spotun düzenli olarak zarif bir sallanması olmamalıdır.
Temel Teknik Parametreler
| S / N | madde | birim | Parametreler |
| 1 | Anma gerilimi | kV | 12 |
| 2 | Orantılı frekans | Hz | 50 |
| 3 | Nominal Yük Anahtarı Akımı | bir | 630 |
| 4 | Anma Ana Devre Kısa Süreli Dayanım Akımı (rms) 3s | kA | 20 |
| 5 | Anma Ana Devre Dinamik Akım (Tepe) | kA | 50 |
| 6 | Anma Ana Devre Akımı (Tepe) | kA | 50 |
| 7 | Anma Aktif Yük Kırma Akımı | bir | 630 |
| 8 | Anma Kapalı Döngü Kırma Akımı | bir | 630 |
| 9 | 5% Anma Aktif Yük Kırma Akımı | bir | 31.5 |
| 10 | Nominal Kablo Şarj Kesme Akımı | bir | 10 |
| 11 | Nominal Trafo Boşta Akım Kesme Akımı | bir | 1600kVA Trafo Boş Akım |
| 12 | Anma Sigorta Kırma Akımı | kA | 31.5 |
| 13 | Nominal Transfer Akımı | bir | 1500 |
| 14 | Tam Kapasite Kırma Zamanları | Zamanlar | 100 |
| 15 | Mekanik Ömür | Zamanlar | 10000 |
| 16 | 1dk Güç Frekansı, Topraklar Arası Gerilime, Aşamalar Arasında / Açık Boşluğa | kV | 42/48 |
| 17 | Yıldırım Darbesi, Aşamalar Arası / Açık Boşluğun Karşısındaki Dünyaya Gerilime Dayanım | kV | 75/85 |
| 18 | SF6 Gaz Anma Gerilimi (Gage Basınç 20 ℃) | mpa | 0.04 |
| 19 | SF6 Yıllık Gaz Kaçak Oranı | ≤0.2% | |
| 20 | Motor Operasyonel Güç Kaynağı, Gerilim | V | DC48, AC220, 110 |
| 21 | Kapanış motor akımı | bir | 0.5 |
| 22 | Açılış akımı | bir | 2.5 |
YG Sigorta Teknik Parametreler
| S / N | Anma gerilimi | Anma Sigorta Akımı | Anma Fusant Akım | Anma Kırma Akımı |
| XRNT | 12 | 40 | 6.3 10 16 20 25 31,5 40 | 31.5 |
| 100 | 50 63 71 80 100 | 31.5 | ||
| 125 | 125 | 31.5 |
