Anma gerilimi: | 40.5kV | Rakım: | ≤2000m |
---|---|---|---|
Anma: | 630 A, 1250A, 1600A, 2000A, 2500A | Türü: | Katı-kapama |
Vurgulamak: | yüksek gerilim vakumlu devre kesici,hv devre kesici |

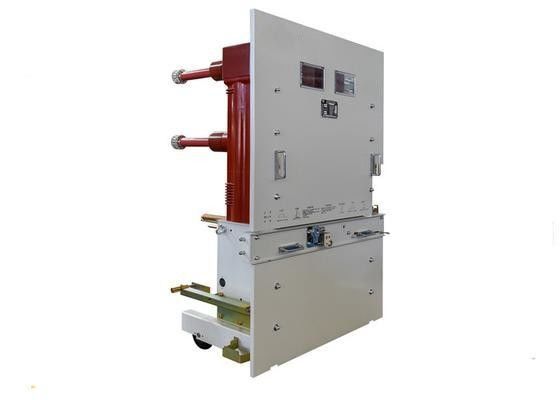

40.5kV Handcart tipi Kapalı Yüksek Gerilim AC Katı-kapanma Vakum Devre Kesici
NINGBO TIANAN (GRUP) CO.
genel bakış
VT19-40.5EP tipi kapalı HV vakumlu devre kesici, üç fazlı 50Hz, 35KV elektrik enerjisi sistemi için kullanılan kapalı anahtarlama sistemidir. Endüstriyel ve madencilik şirketi elektrik santrali, elektrik santrali ve trafo merkezlerinde uygulanan kontrol ve koruyucu ünitedir. Özel üstünlüğü nedeniyle, sık çalışma anma çalışma gerilimi gerektiren veya kısa devre akımını tekrar tekrar kesen çalışma gerektiren durumlar için de uygundur.
Hizmet durumu
1. Ortam sıcaklığı: -40 ° C ~ +40 ° C.
2. Yüksekliği: 0020 00 metre.
3. Deprem şiddeti: Seviye 8'in altında.
4.
Nem durumu | günlük ortalama bağıl nem | ≤95% | günlük ortalama buhar basıncı | .22,2 × 10 -3 MPa |
Aylık ortalama bağıl nem | ≤90% | Aylık ortalama buhar basıncı | .81,8 × 10 -3 MPa |
5 . Yangın yok, su damlası, patlama, ciddi kirli, kimyasal korozyon ve yerlerin şiddetli titreşimleri.
6.Çevre nemi: ay ortalama bağıl nem ≤90%, günlük ortalama bağıl nem ≤95%.
7. Müşterilerin başka özel gereksinimleri var, ileri sürmek için olabilir, firmamız en memnun teklif edebilir.
Teknik parametreler
Anma gerilimi | 40.5kV | |||
Orantılı frekans | 50Hz | |||
Nominal aydınlatma darbesi dayanma gerilimi (fazlar arasında, fazdan toprağa) / izole kırık | 185 | |||
Anma 1dk güç dayanım gerilimi (fazlar arası, faz-toprak arası) / izole kırık | 95 | |||
Anma işlem sırası | O-0.3s-CO-180s-CO | |||
Anma akımı (A) | 630,1250 | ~ 3150 1250 | ~ 3150 1250 | 3150,4000 |
CB'nin Mekanik Karakteristikleri Parametreler
isim | birim | Veri | |
Açık kişiler arasındaki boşluk | aa | 18 ± 1 | |
Aşırı seyahat | 6 ± 1 | ||
Üç fazlı açma ve kapama senkron olmayan | MS | ≤2 | |
Kapanış temas sıçrama süresi | MS | ≤3 | |
Kapanış Kontaktın temas basıncı | açılış | N- | 20kA, 25KA.31.5KA |
Kapanış | 2000 ± 200 2700 ± 200 3100 ± 200 | ||
Ortalama açılış hızı | MS | 1.4 ~ 1.8 | |
Ortalama kapanma hızı. | 0.5 ~ 0.9 |
