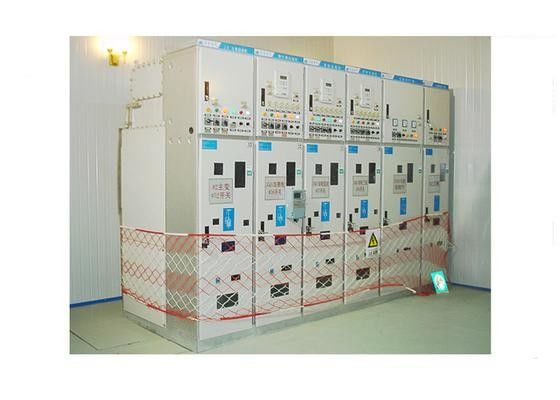

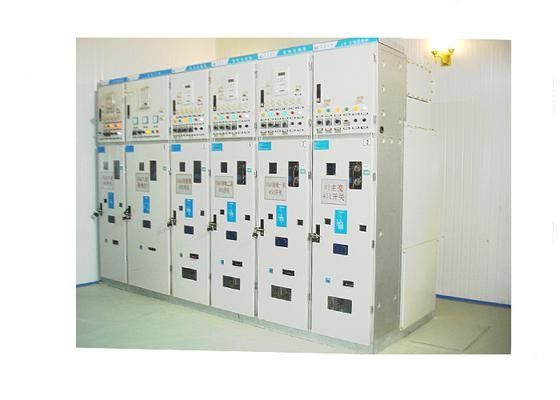

C - Gis Gaz Yalıtımlı Şalt Sistemi 24kV Hücre Tipi Metal Kaplı Vcb

C - Gis Gas Insulated Switchgear 24kv Cubicle Type Metal Clad With Vcb
C - Gis Gas Insulated Switchgear 24kv Cubicle Type Metal Clad With Vcb C - Gis Gas Insulated Switchgear 24kv Cubicle Type Metal Clad With Vcb

Büyük resim :  C - Gis Gaz Yalıtımlı Şalt Sistemi 24kV Hücre Tipi Metal Kaplı Vcb

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Tianan Electric
Sertifika: CCC,ISO,VDE,IEEE
Model numarası: XGN49
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1sets
Fiyat: Pending
Ambalaj bilgileri: AHŞAP KASALAR
Teslim süresi: 60 günlük
Ödeme koşulları: L / C, D / A, D / P, T / T, Western Union
Yetenek temini: Yılda 5000 setleri
Detaylı ürün tanımı
Anma gerilimi: 24 kV Anma: 1250/2000/2500
Koruma sınıfı: IP67 Anma kırılma akımı: 20 25 31,5
Anma frekansı: 50 / 60Hz CubicleType: Cı-CBS
Vurgulamak:

yüksek gerilim elektrik şalt

,

gaz yalıtımlı şalt

C-GIS 24kV Hücre Tipi Metal - VCB'li Kaplı Gaz İzoleli Şalt

Genel:
XGN49Series İç Mekan Gaz lnsulatlon MetaI-kaplı Şalt (bundan sonra C-GlS olarak anılacaktır), Çin enerji endüstrisi federasyonu tabanının Kore Rijin elektrikli ekipman endüstrisi kurumundan teknoloji önerdiği ve Çin standartlarındaki GB / T11022-1999 ve GB3906- 2006C-GlS, bakım gerektirmeyen ve küçük kapak alanlı yüksek güvenilirlik özelliğine sahiptir.

Amaç:
GIS, üç fazlı kapalı AC tek baralı elektrik santrali, trafo merkezi, kombine trafo merkezi ve elektrik enerjisi sistemi ve elektrik enerjisini kontrol etmek, kabul etmek ve dağıtmak için kullanılan 50Hz, 35kV anma gerilimi ile tek barayı kesmek için uygundur.

Servis ortam koşulları:
1. Hava sıcaklığı: Maks: +40, Min: -25 (24 saatte ortalama 35'den fazla değildir)
2. Deniz seviyesinden irtifa: <= 5000m
3. Hava nemi:
24 saat içinde ölçülen ortalama bağıl nem% 95'ten fazla değildir,
Aylık ortalama bağıl nem% 90'dan fazla değildir,
24 saat içinde ölçülen ortalama su buharı basıncı 2,2kPa'dan fazla değildir,
ayda ortalama su buharı basıncı 1,8 kPa'dan fazla değil.
4. Sık sık titreşim olmadan.

Parametreler:

isim birim Parametreler
Anma gerilimi kV 24
Anma akımı bir 1250 2000 2500
Orantılı frekans Hz 50/60
Anma Güç Frekans Dayanım Gerilimi (1 dak) Aşamalar Arası, Dünyaya Aşama kV 65
Yalıtım mesafesi KV 79
Anma Yıldırım Darbe Dayanım Gerilimi Aşamalar Arası, Dünyaya Aşama kV 125
Boşluk açmak için 145
Sekonder Devre Güç Frekans Dayanım Gerilimi (1 dak) V 2000
Anma Kısa Devre Kesme Akımı kA 20 25 31,5
Anma Kısa Devre Akım Verme kA 50 63 80
Anma Kısa Süreli Dayanım Akımı 4S kA / S 20/4 25/4 31.5 / 4
Anma Tepe Dayanım Akımı kA 50 63 80
Muhafaza Koruma Sınıfı (Hava Enflasyon Kabuğu / LV Hücresi) IP67 / IP4X
Her Fazda Ana Devre Direnci μΩ ≤250
SF6 Gazının Nominal Çalışma Basıncı (20ºC için Gage basıncı) mpa 0.05
SF6 Gazı Minimum Çalışma Basıncı (20ºC için Gage basıncı) mpa 0.03
SF6 Gaz Yıllık Gaz Kaçak Oranı % ≤0.5
Yardımcı Devre Anma Çalışma Gerilimi V DC110 / 220, AC220
Muhafaza Boyut (Genişlik * Derinlik * Yükseklik) aa

* 1300 * 2350 600

(* 2550 * 1600 800)
