Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Anma gerilimi: | 40.5kV (35KV) | Anma: | 1250/2000 / 2500A |
|---|---|---|---|
| Koruma sınıfı: | IP4X / IP67 | Anma kırılma akımı: | 20 25 31,5 |
| Anma frekansı: | 50 / 60Hz | CubicleType: | Cı-CBS |
| Vurgulamak: | yüksek gerilim elektrik şalt,gaz yalıtımlı şalt |
||

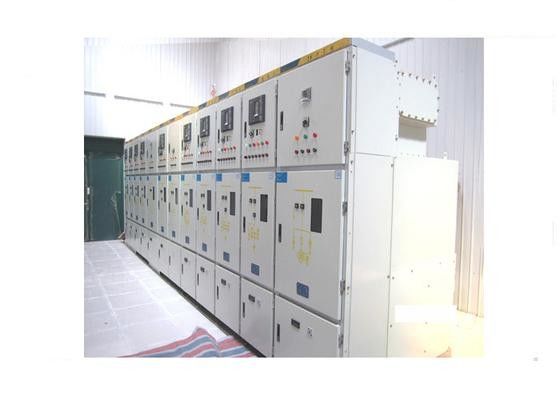

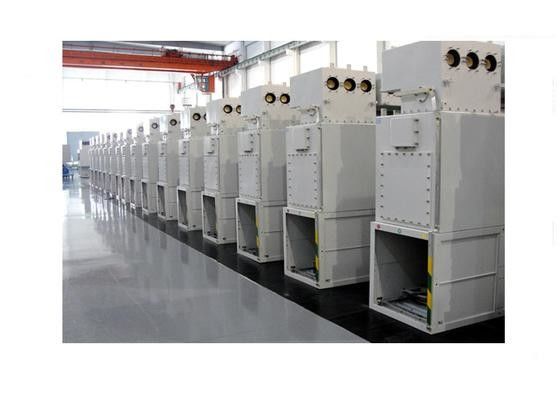

GIS 40.5kV Metal - Gaz Monteli Gaz Dağıtım ve Kontrol Şalt Tesisi
Genel:
XGN49Series İç Mekan Gaz lnsulatlon MetaI-kaplı Şalt (bundan sonra C-GlS olarak anılacaktır), Çin enerji endüstrisi federasyonu tabanının Kore Rijin elektrikli ekipman endüstrisi kurumundan teknoloji önerdiği ve Çin standartlarındaki GB / T11022-1999 ve GB3906- 2006C-GlS, bakım gerektirmeyen ve küçük kapak alanlı yüksek güvenilirlik özelliğine sahiptir.
Amaç:
GIS, üç fazlı kapalı AC tek baralı elektrik santrali, trafo merkezi, kombine trafo merkezi ve elektrik enerjisi sistemi ve elektrik enerjisini kontrol etmek, kabul etmek ve dağıtmak için kullanılan 50Hz, 35kV anma gerilimi ile tek barayı kesmek için uygundur.
Servis ortam koşulları:
1. Hava sıcaklığı: Maks: +40, Min: -25 (24 saatte ortalama 35'den fazla değildir)
2. Deniz seviyesinden irtifa: <= 5000m
3. Hava nemi:
24 saat içinde ölçülen ortalama bağıl nem% 95'ten fazla değildir,
Aylık ortalama bağıl nem% 90'dan fazla değildir,
24 saat içinde ölçülen ortalama su buharı basıncı 2,2kPa'dan fazla değildir,
ayda ortalama su buharı basıncı 1,8 kPa'dan fazla değil.
4. Sık sık titreşim olmadan.
Parametreler:
| isim | birim | Parametreler | |
| Anma gerilimi | kV | 24 | |
| Anma akımı | bir | 1250 2000 2500 | |
| Orantılı frekans | Hz | 50/60 | |
| Anma Güç Frekans Dayanım Gerilimi (1 dak) | Aşamalar Arası, Dünyaya Aşama | kV | 65 |
| Yalıtım mesafesi | KV | 79 | |
| Anma Yıldırım Darbe Dayanım Gerilimi | Aşamalar Arası, Dünyaya Aşama | kV | 125 |
| Boşluk açmak için | 145 | ||
| Sekonder Devre Güç Frekans Dayanım Gerilimi (1 dak) | V | 2000 | |
| Anma Kısa Devre Kesme Akımı | kA | 20 25 31,5 | |
| Anma Kısa Devre Akım Verme | kA | 50 63 80 | |
| Anma Kısa Süreli Dayanım Akımı 4S | kA / S | 20/4 25/4 31.5 / 4 | |
| Anma Tepe Dayanım Akımı | kA | 50 63 80 | |
| Muhafaza Koruma Sınıfı (Hava Enflasyon Kabuğu / LV Hücresi) | IP67 / IP4X | ||
| Her Fazda Ana Devre Direnci | μΩ | ≤250 | |
| SF6 Gazının Nominal Çalışma Basıncı (20ºC için Gage basıncı) | mpa | 0.05 | |
| SF6 Gazı Minimum Çalışma Basıncı (20ºC için Gage basıncı) | mpa | 0.03 | |
| SF6 Gaz Yıllık Gaz Kaçak Oranı | % | ≤0.5 | |
| Yardımcı Devre Anma Çalışma Gerilimi | V | DC110 / 220, AC220 | |
| Muhafaza Boyut (Genişlik * Derinlik * Yükseklik) | aa | * 1300 * 2350 600 (* 2550 * 1600 800) | |
