Güç kapasitesi: | 30 --- 3150kVA | Anma gerilimi: | 10-35kv |
---|---|---|---|
Uygulama: | Güç, Elektronik, Doğrultucu | Ömür: | 2 Yıl |
kademe değiştirici: | Yüksüz kademe değiştirici ve yük altında kademe değiştirici. | Soğutma yöntemi: | ONAF ONAN |
Vurgulamak: | güç iletim trafosu,yağ tipi trafo |

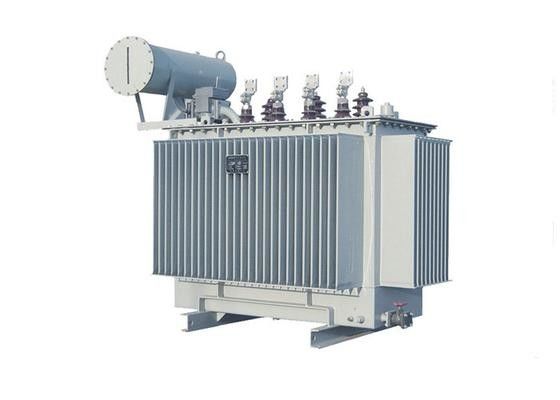

10 - 35 kv Yağlı Dağıtım Transformatörü 20 KV Üç Fazlı Bakır Sargı
Genel:
6.3kv, 6kv, 10kv, 11kv, 15kv, 13.8kv 20kv, 22kv, 33kv veya 35kv üç fazlı Yağ dağıtım güç transformatörü . SZ-M serisinin performansı, SZ serisi 10kV IEC "Güç transformatörü" ve IEC60076 "Üç Fazlı Yağa batırılmış Güç Transformatörü Teknik Parametreleri ve Gereklilikleri" standardı. Ürün, endüstriyel ve tarımsal elektrik şebekelerinin güç iletimi ve dağıtımında yaygın olarak kullanılmaktadır.
Özellikler:
Transformatörümüz düşük kayıplı, düşük gürültülü, gök gürültüsü ve aydınlatmaya karşı güçlü koruma, kestirmeye karşı koruma kapasitesi ve ince görünüm vb. Gibi karakterlerle donatılmıştır. Gelişmiş ekipman ve üretim sürecini birleştirmektedir. ve Ulusal Elektrik Şirketi. Trafo esas olarak enerji şebekesinde ve enerji dağıtım projelerinde kullanılır. 35kv yağ tipi trafo
Gelişmiş üç basamaklı çekirdek: dikey ve yatay ve yatay kesim, tur ve çok aşamalı. Hava dağılımını dağıtır, manyetik yolu iyileştirir. Yük kaybını, yük akımını ve gürültüyü azaltın. 35kv yağ tipi trafo
Core, seri ölçüleri sürüklediği panelleri benimsemiş, bobine bastırdı, mekanizmanın gücünü artırmak için silikon çeliği için özel bir yapıştırıcı kullandı. Güç ızgarası elektrik trafosu
Yüksek ve alçak gerilim sargısının yeni yapısı, yağ borusu için uygun düzenleme ve mekanik dayanım ve kısayol önleme kapasitesini artıran bağlantı.
Tank çan tipi veya çekirdek süspansiyon tipindedir, tankın duvarı dalga formu gibidir.
Tipik Ürünlerin Teknik Verileri
> S9, S10 serisi 10KV üç faz boşaltma kademe değiştiricisi dağıtım transformatörü
tip | Değerlendirme KVA | Yük kayıp (a) | Yük kayıp (a) | ben (%) | UK (%) | Boyut (mm) | Ağırlık (kilogram) | ||
bir | b | c | |||||||
S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
S9-M-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
S9-M-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
S9-M-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
S9-M-1000-1011 | 1000 | 1700 | 10300 | 0.7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
S9-M-2500/11 | 2500 | 3300 | 23000 | 0,55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
S10-M-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
S10-M-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
S10-M-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
S10-M-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
S10-M-400/10 | 400 | 680 | 4300 | 0.9 | 4.0 | 1500 | 860 | 1400 | 1490 |
S10-M-500/10 | 500 | 810 | 5150 | 0.9 | 4.0 | 1575 | 895 | 1430 | 1740 |
S10-M-630/10 | 630 | 1020 | 6200 | 0.8 | 4.5 | 1660 | 930 | 1545 | 2110 |
S10-M-800/10 | 800 | 1190 | 7500 | 0.7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
S10-M-1000-1010 | 1000 | 1450 | 10300 | 0.6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
S10-M-1250-1210 | 1250 | 1650 | 12000 | 0.6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
S10-M-1600-1610 | 1600 | 2040 | 14500 | 0.5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
S10-M-2000/10 | 2000 | 2140 | 17820 | 0.5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
>> S11 serisi 20KV üç faz boşaltma kademe değiştiricisi dağıtım transformatörü
TİP | Gerilim oranı (kV) | Bağ | Yok hayır yük kayıp (W) | Yük kayıp (W) | Io (%) | UK (%) | Boyutlar (mm) | Ağırlık (kg) | |||||
bir | b | c | d | e | f | ||||||||
S11-M-30/20 | 20 (10) ±% 5 / 0.4 | Yyn0 Dyn11 | 100 | 690 / 660 | 2.1 | 5.5 | 1100 | 700 | 1240 | 14 | 400 | 400 | 640 |
S11-M-50/20 | 130 | 1010 / 960 | 2.0 | 1130 | 710 | 1260 | 14 | 400 | 450 | 710 | |||
S11-M-63/20 | 150 | 1200/1150 | 1.9 | 1160 | 740 | 1270 | 14 | 400 | 450 | 780 | |||
S11-M-80/20 | 180 | 1440/1370 | 1.8 | 1200 | 770 | 1280 | 14 | 400 | 450 | 860 | |||
S11-M-100/20 | 200 | 1730 / 1650 | 1.6 | 1220 | 800 | 1300 | 14 | 400 | 450 | 900 | |||
S11-M-125/20 | 240 | 2080 / 1980 | 1.5 | 1270 | 840 | 1330 | 19 | 550 | 450 | 970 | |||
S11-M-160/20 | 290 | 2540 / 2420 | 1.4 | 1320 | 870 | 1350 | 19 | 550 | 550 | 1100 | |||
S11-M-200/20 | 340 | 3000 / 2860 | 1.3 | 1360 | 900 | 1380 | 19 | 550 | 550 | 1240 | |||
S11-M-250/20 | 400 | 3520 / 3350 | 1.2 | 1430 | 910 | 1430 | 19 | 550 | 650 | 1420 | |||
S11-M-315/20 | 480 | 4210 / 4010 | 1.1 | 1460 | 920 | 1450 | 19 | 550 | 650 | 1570 | |||
S11-M-400/20 | 570 | 4970 / 4730 | 1.0 | 1490 | 940 | 1470 | 19 | 660 | 750 | 1740 | |||
S11-M-500/20 | 680 | 5940 / 5660 | 1.0 | 1570 | 970 | 1540 | 19 | 660 | 750 | 1950 | |||
S11-M-630/20 | 810 | 6820 | 0.9 | 6 | 1650 | 1000 | 1580 | 19 | 660 | 850 | 2290 | ||
S11-M-800/20 | 980 | 8250 | 0.8 | 1750 | 1070 | 1650 | 19 | 820 | 850 | 2690 | |||
S11-M-1000-1020 | 1150 | 11330 | 0.7 | 1830 | 1170 | 1690 | 19 | 820 | 850 | 2880 | |||
S11-M-1250-1220 | 1380 | 13200 | 0.7 | 1900 | 1200 | 1790 | 19 | 820 | 850 | 3400 | |||
S11-M-1600-1620 | 1660 | 15950 | 0.6 | 1950 | 1250 | 1850 | 19 | 820 | 900 | 4100 |
>>>> S9 serisi 35kV üç fazlı Yüksüz kademe değiştirici güç transformatörü
Kapasite KVA | Gerilim ve kademe aralığı | Bağ | Yüksüz kaybı (kW) | Yük kaybı (KW) | Yüksüz akım (%) | Empedans (%) | Boyutlar (mm) UxGxY | ||
YG (kV) | MV (kV) | LV (kV) | |||||||
50 | 35 | ± 5 | 0.4 | Dyn11 Yyn0 | 0.21 | 1.27 / 1.21 | 2.00 | 6.5 | 1100x845x1715 |
100 | 0.29 | 2.12 / 2.02 | 1.80 | 1190x915x1780 | |||||
125 | 0.34 | 2.50 / 2.38 | 1.70 | 1220x1040x1780 | |||||
160 | 0,36 | 2.97 / 2.83 | 1.60 | 1240x1070x1810 | |||||
200 | 0.43 | 3.50 / 3.33 | 1.50 | 1380x780x1875 | |||||
250 | 0,51 | 4.16 / 3.96 | 1.40 | 1540x880x1820 | |||||
315 | 0.61 | 5.01 / 4.77 | 1.40 | 1440x800x1975 | |||||
400 | 0.73 | 6.05 / 5.76 | 1.30 | 1660x825x1995 | |||||
500 | 0.86 | 7.28 / 6.93 | 1.20 | 1710x865x2030 | |||||
630 | 1.04 | 8.28 | 1.10 | 1630x1235x2070 | |||||
800 | 1.23 | 9,90 | 1.00 | 1655x1415x2120 | |||||
1000 | 1,44 | 12.15 | 1.00 | 1860x1435x2220 | |||||
1250 | 1,76 | 14.67 | 0.90 | 1890x1640x2260 | |||||
1600 | 2.12 | 17.55 | 0.80 | 2050x1720x2390 | |||||
630 | 3.15 6.3 10.5 | Yd11 | 1.04 | 8.28 | 1.10 | 1630x1235x2070 | |||
800 | 1.23 | 9,90 | 1.00 | 1655x1415x2120 | |||||
1000 | 1,44 | 12.15 | 1.00 | 1860x1435x2220 | |||||
1250 | 1,76 | 14.67 | 0.90 | 1890x1640x2260 | |||||
1600 | 2.12 | 17.55 | 0.80 | 2050x1720x2390 | |||||
2000 | 2.72 | 19.35 | 0.70 | 2400x1900x2410 | |||||
2500 | 3.20 | 20.70 | 0,60 | 2500x1930x2700 | |||||
3150 | 35 ° 38.5 | ± 5 | 3.15 6.3 10.5 | 3.80 | 24.30 | 0,56 | 7 | 2600x2100x2800 | |
4000 | 4.52 | 28.80 | 0,56 | 2830 x 2350 x 2855 | |||||
5000 | 5.40 | 33.03 | 0,48 | 2930x2480x2930 | |||||
6300 | 6.56 | 36.90 | 0,48 | 7.5 | 3150x2330x3220 | ||||
8000 | ± 2 x 2.5 | 3.15 3.3 6.3 6.6 10.5 11 | YNd11 | 9.00 | 40.50 | 0.42 | 3295x3110x3345 | ||
10000 | 10.88 | 47.70 | 0.42 | 3450x3210x3440 | |||||
12500 | 12.60 | 56,70 | 0.40 | 8 | 3620x3255x3500 | ||||
16000 | 15.20 | 69.30 | 0.40 | 3980x3420x3650 | |||||
20000 | 18.00 | 83,70 | 0.40 | 4030x3470x3690 | |||||
25000 | 21.28 | 99,00 | 0.32 | 5050x4640x3930 | |||||
31500 | 25.28 | 118.8 | 0.32 | 5120x4800x4030 | |||||
>>>> S9 serisi 35kV üç fazlı yük kademe değiştiricisi güç transformatörü
tip | Gerilim besteleme ve Kılavuz çekme aralığı (kV) | Bağ | Yüksüz kayıp (kW) | Yük kayıp (kW) | Yok hayır- yük akımı (% I) | Empedans gerilimi (%) | Taşıma ağırlığı (t) | Brüt ağırlık (t) | boyutlar L × G × Y (mm) | |
HV | LV | |||||||||
SZ9-2000 / 35 | 35 ± 3 x 2.5% | 6.3 10.5 | Yd11 | 2.88 | 18.7 | 1.00 | 6.5 | 4.93 | 5,97 | 3010 x 2070 x 2540 |
SZ9-2500 / 35 | 3.40 | 21.7 | 1.00 | 6.5 | 5.68 | 6.95 | 3040 x 2270 x 2610 | |||
SZ9-3150 / 35 | 4.04 | 26,0 | 0.90 | 7 | 6.08 | 7.90 | 3160 x 2300 x 2640 | |||
SZ9-4000 / 35 | 35 38.5 ± 3 x 2.5% | 6.3 10.5 | 4,84 | 30.7 | 0.90 | 7 | 7.10 | 9.11 | 3300 x 2330 x 2890 | |
SZ9-5000 / 35 | 5.80 | 36.0 | 0.85 | 7 | 8.47 | 10.86 | 3350 x 2520 x 3000 | |||
SZ9-6300 / 35 | 7.04 | 38.7 | 0.85 | 7.5 | 9.87 | 12.30 | 3680 x 2650 x 3050 | |||
SZ9-8000 / 35 | 9,84 | 42.8 | 0.75 | 7.5 | 12.55 | 15.30 | 4190 x 2930 x 3280 | |||
SZ9-10000 / 35 | 35 38.5 ± 3 x 2.5% | 6.3 6.6 10.5 11 | Ynd11 | 11.6 | 50,6 | 0.75 | 7.5 | 14.70 | 17,86 | 4620 × 3160 × 3400 |
SZ9-12500 / 35 | 13.7 | 60.0 | 0.70 | 8 | 17.35 | 20.05 | 4740 x 3200 x 3540 | |||
SZ9-16000 / 35 | 16.0 | 73.0 | 0.70 | 8 | 19.45 | 23,74 | 4810 x 3360 x 3790 | |||
SZ9-20000 / 35 | 18.9 | 88.3 | 0.70 | 8 | 27,50 | 34.95 | 4880 x 3540 x 4150 | |||
SZ9-25000 / 35 | 22.4 | 104,4 | 0.65 | 8 | 32,51 | 40.22 | 4920 x 3920 x 4200 | |||
SZ9-31500 / 35 | 26,6 | 125.3 | 0.65 | 8 | 37.73 |
