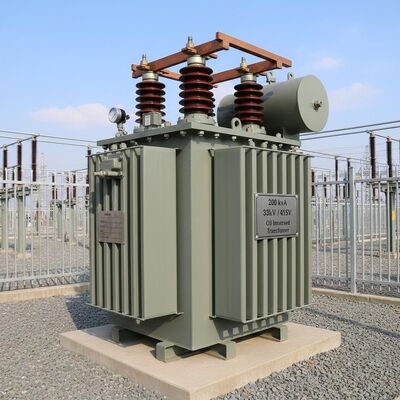

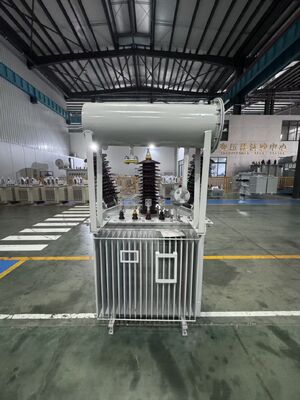

Dağıtım Şebekeleri için Dyn11 Bağlantılı 200 kVA 33kV Yağlı Güç Transformatörü

Petrolle batırılmış güç transformatörü modeliS-200/33-0.415Orta voltajlı dağıtım ağlarında gerilim aşaması için tasarlanmış üç fazlı bir elektrik cihazıdır.200 kVAve dereceli bir voltajı33 kV / 0,415 kV(tap aralığı ± 2 * 2.5%), bu transformatör hafif endüstri tesisleri, ticari kompleksler ve kırsal elektrikleme projeleri için çok uygundur.

TransformörDyn11Bağlantı grubu, yüksek voltajlı tarafın doğrudan topraklanmamış nötr nokta ile yıldız bağlantılı olduğu (Y), düşük voltajlı tarafın delta bağlantılı olduğu (d),ve faz kayması 30° (11 saat pozisyonu)Bu konfigürasyon sabit fazdan fazya voltaj sağlar ve üçüncü harmonik akımları etkili bir şekilde bastırır.

Güvenilirlik ve verimlilik için tasarlanmış bu yağlı dağıtım transformatörü, istikrarlı güç akışını korumaya, enerji kaybını azaltmaya,ve elektrik şebekeleri ve alt istasyonları arasında dengelenmiş yük dağılımını desteklemek.

Bu transformatörONAN (Yağ Doğal Hava Doğal)Soğutma yöntemi: çekirdeğin ve sargıların ürettiği ısı, doğal olarak tank içinde dolaşan yalıtım yağı tarafından emilir.Sıcaklık daha sonra radyatör yüzgeçleri veya soğutma yüzeyleri aracılığıyla çevre havaya dağılıyor.

Bu doğal soğutma süreci, fanlar veya pompalar gibi ek ekipmanlara olan ihtiyacı ortadan kaldırır, bakımını düşük tutar ve daha uzun bir hizmet ömrünü destekler.Ayrıca transformatörün çevre dostu çalışmasına katkıda bulunur.

Yüksek kaliteli yalıtım yağı, transformatörün içinde iki kritik rolü yerine getirir:

• Elektrik yalıtımı- Elektrik parçacıkları arasındaki elektrik arızasını önler.
• Sıcaklık uzaklaştırma- Isı istikrarını korumak için sargılardan ve çekirdekten ısı aktarır

Yağ ayrıca iç bileşenleri nemden ve kirleticilerden korur, çeşitli çalışma ortamlarında transformatörün dayanıklılığını ve güvenilirliğini artırır.Afrika ve Güneydoğu Asya'da yaygın olan tropikal ve tozlu koşullar dahil.

Bu transformatör,IEC60076Güç transformatörünün tasarımı, test edilmesi ve performansına ilişkin gereksinimleri belirleyen uluslararası standart. Uyum, ürünün aşağıdakiler için sıkı ölçümlere uyduğunu sağlar:

• İzolasyon ve sıcaklık artışı
• Kısa devre gücü
• Mekanik bütünlük ve verimlilik

Son kullanıcılar için, bu güvenlik, güvenilirlik ve operasyonel performans güven anlamına gelir.

Transformör, açık alt istasyonlara veya kapalı elektrik odalarına esnek bir şekilde yerleştirilmesini sağlayan kompakt ve sağlam bir yapıya sahiptir.

• Erişilebilir petrol doldurma ve boşaltma portları
• Sıcaklık izleme cihazları
• Basınç azaltma sistemleri

Bu tasarım elemanları, rutin denetimi ve bakımı kolaylaştırır, bu da transformatörün çalışma ömrü boyunca duraklama sürelerini ve bakım maliyetlerini azaltmaya yardımcı olur.

Bu yağlı dağıtım transformatörü çok çeşitli senaryolar için uygundur:

• Orta gerilim dağıtım ağları- Hafif endüstriyel parklar, ticari merkezler ve kırsal elektrikleme projeleri için istikrarlı güç kaynağı sağlar
• Yenilenebilir enerji projeleri- Küçük ölçekli rüzgar çiftliklerinde veya güneş enerjisi santrallerinde voltaj aşamasında veya aşamasında kullanılır
• Altyapı geliştirme- Gelişmekte olan bölgelerde, özellikle 415V düşük voltajlı sistemlerin standart olduğu yerlerde (örneğin Kenya, Nijerya, Filipinler,ve Afrika ve Güneydoğu Asya'daki diğer pazarlarda)

Güçlü tasarımı ve ahşap palet ambalajı, transformatörü uzak veya zorlu yerlerde taşımayı ve kurmayı kolaylaştırır.

Transformör modeliS-200/33-0.415Çin'de üretilmiş ve GB standartlarına göre sertifikalandırılmıştır.

• İsimlendirilmiş kapasite ayarlaması
• Voltaj kombinasyonu değişiklikleri
• Tapping aralığı değişiklikleri
• Bağlantı grubu (Dyn11 / Yyn0 / Yd11 gerekirse)

Her bir transformatör güvenli teslimatı sağlamak için ahşap bir palet üzerine dikkatlice paketlenmiştir.

Ürün yaşam döngüsü boyunca optimum performansı sağlamak için kapsamlı teknik destek ve satış sonrası hizmetler sağlanmaktadır.

• Kurulum ve devreye girme yardımı
• Sorun giderme ve teşhis desteği
• Yerel denetim ve yağ testi
• Isı görüntüleme ve yalıtım direnci ölçümü
• Onarım, yenilenme ve yedek parça tedarik
• Müşteri personeli için özel eğitim programları
