Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Türü: | lambalı | Renk: | siyah |
|---|---|---|---|
| Anma gerilimi: | 12kV | Anma kısa süre: | 2 s |
| Anma tepe dayanım akımı: | 50 KA | ||
| Vurgulamak: | Yüksek gerilim topraklama anahtarı,ayırıcı topraklama anahtarı |
||

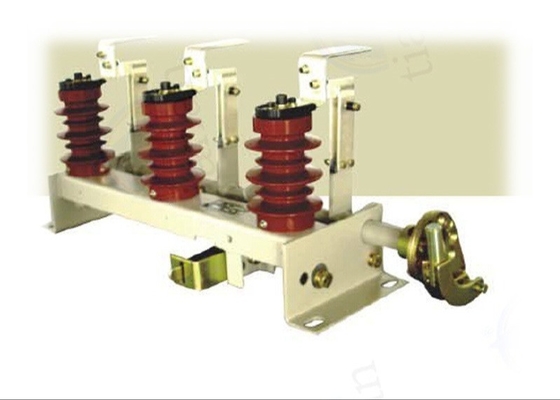

JN10-12 Serisi kapalı AC yüksek gerilim topraklama anahtarı
1. Ürün Açıklaması
JN10-12 serisi iç mekan AC yüksek voltaj topraklama anahtarı, üç fazlı AC 50Hz, anma gerilimi 10KV güç sistemi için, kişisel güvenlik topraklama cihazının garantisi olarak elden geçirme.
Topraklama anahtarı CS6-1 tipi pratik el aktüatörü veya özel pratik el aktüatörü ile donatılabilir.
2. Yapı Giriş
Üç fazlı bir cihaza topraklama anahtarı, terminallerle donatılmış üç izolatöre sahip bir şasi ve izolatördeki zemin teması, alt braket mili boyunca topraklama anahtarı kapanacak şekilde döndürülür.
Topraklama anahtarında, aktüatör tarafından tahrik edilen bir yay kapama cihazı bulunur, böylece yay enerji depolaması birinci konumda tutulur, böylece yay hızlı bir topraklama anahtarının kapanmasını sağlamak için enerji serbest bırakılır. Topraklama şalteri isteğe bağlı yüksek basınçlı monitörler şarj edilmiş, ayrıca kötüye kullanımı önleme amacıyla şalter aracı ile kilitlenebilir.
3. Anlamı yazın
JN 10-12 / 0
J: AC yüksek gerilim topraklama anahtarı
N: Kapalı
10: Referans Tasarımı
12: Nominal gerilim (KV)
0: Anma kısa süre dayanım akımı (KA)
4. Topraklama Şalteri Teknik Verileri
| Anma gerilimi (KV) | Anma kısa süreli kapanma akımı (KA) | Anma pik dayanım akımı (KA) | Anma kısa süre dayanım akımı (KA) | Anma kısa süre |
| 12 | 50 | 50 | 20 | 2 |
5. Sipariş Bilgisi
1. Ürün tipi, adı, anma gerilimi
2. Yüksek voltajlı elektrikli ekran cihazının (model belirtin) ve model adını belirleyin
ve Aktüatör ile donatılmıştır.
