KYN61-40.5 ((Z) Hava yalıtımlı metal kaplı çekilebilir AC yüksek voltajlı devre değiştirme cihazı

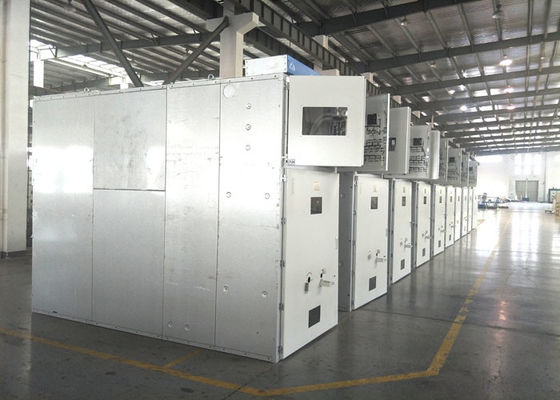

Büyük resim : KYN61-40.5 ((Z) Hava yalıtımlı metal kaplı çekilebilir AC yüksek voltajlı devre değiştirme cihazı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Tianan Electric
Sertifika:	IEC62271:200 CCC
Model numarası:	KYN61-40.5

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Set
Fiyat:	Pending
Ambalaj bilgileri:	Ahşap durumda
Teslim süresi:	45 iş günü/takım
Ödeme koşulları:	L/C,T/T
Yetenek temini:	Yılda 5000 set

İletişim

Detaylı ürün tanımı

Rakım:	Deniz seviyesinden 1000 metreye kadar	Sıklık:	50 (60) Hz
Koruma Derecesi:	IP4X,IP2X	Başvuru:	Güç İletimi ve Dağıtım
Nominal akım:	630，1250，2000A	Renk:	Beklemede Olmak
Vurgulamak:	yüksek gerilim elektrik şalt , gaz yalıtımlı şalt

KYN61-40.5 ((Z) Hava yalıtımlı metal kaplı çekilebilir AC yüksek voltajlı devre değiştirme cihazı

Ürün Özetleri. 40.5kV Güç Dağıtım Anahtar

BuKYN61-40.5 ((Z) Hava yalıtımlı metal kaplama anahtarlarıYüksek voltajlı, çekilebilir AC devre değiştirme cihazıdır.Üç fazlı, 50Hz, 40.5kV güç dağıtım sistemleriKapsamlı birkoruma, kontrol ve izlemeendüstriyel ve kamu güç ağları için fonksiyonlar.

Bu...metal kaplamalı çekme devreYüksek güvenilirlik ve operasyon güvenliği gerektiren orta gerilimli birincil dağıtım uygulamalarında kapalı mekanlarda monte edilmesi için uygundur.

Servis koşulları (normal çalışma ortamı)

KYN61-40.5 ((Z) anahtar cihazı, aşağıdaki koşullar altında güvenilir bir işletim için tasarlanmıştır:

Durum	Gereklilik
Çevre hava sıcaklığı	-15°C ~ +40°C
Yükseklik	Deniz seviyesinden ≤ 1000m
Nitelikli nem	Günlük ortalama ≤ 95%; Aylık ortalama ≤ 90%
Deprem yoğunluğu	≤ 8 büyüklüğü
Korosif/yonar gaz	Hiçbiri
Su buharı	Hiçbiri
Sık sık şiddetli titreşim	Hiçbiri

Not:Özel ürünler isteğe bağlı olarak mevcuttur.

Temel Özellikler KYN61-40.5 ((Z) Anahtar Aygıt

Çekici (çıkarılabilir) devre kesiciKolay bakım ve değiştirme
40.5kV birincil dağıtım için uygundur- Orta gerilimli şebeke gereksinimlerini karşılar
Entegre koruma, kontrol ve izleme¢ tam güç yönetimi çözümü
Uluslararası standartlara uygun✓ Elektrik santralleri, alt istasyonlar ve endüstriyel tesisler için uygundur

Ana teknik veriler KYN61-40.5 ((Z) Anahtar cihazı

- Hayır, hayır.	Parametreler	Birim	Değer
1	İsimlendirilmiş voltaj	KV	40.5
2	Rütbeli akım	A	1250, 1600, 2000
3	İsimlendirilmiş sıklık	Hz	50
4	Nitelikli kısa süreli dayanıklılık akımı	kA	2025, 31.5
5	Rütbeli en yüksek dayanıklılık akımı	kA	50, 63, 80
6	İsimlendirilmiş güç frekansı, gerilimi kaldırır.	KV	95 / 1 dakikada.
7	Rating şimşek dürtüsü dayanıklılık voltajı	KV	185
8	Kısa devre nominal süresi	S	4
9	Koruma derecesi	- Evet.	IP3X

Vakumlu devre kesicisi ️ Ana teknik veriler

- Hayır, hayır.	Parametreler	Birim	Değer
1	İsimlendirilmiş voltaj	KV	40.5
2	İsimlendirilmiş sıklık	Hz	50
3	İsimlendirilmiş güç frekansı, gerilimi kaldırır.	KV	95 / 1 dakikada.
4	Rating şimşek dürtüsü dayanıklılık voltajı	KV	185
5	Rütbeli akım	A	1250, 1600, 2000
6	Nitelikli kısa süreli dayanıklılık akımı	kA	2025, 31.5
7	Adlık kısa devre kesme akımı	kA	2025, 31.5
8	Rütbeli en yüksek dayanıklılık akımı	kA	50, 63, 80
9	Kısa devre nominal süresi	S	4
10	Açılış saati	ms	30 ≤ t ≤ 60
11	Kapatma saati	ms	50 ≤ t ≤ 100
12	Kesme süreleri (düşük kısa devre kesme akımı)	Döngüler	20
13	Mekanik dayanıklılık	Döngüler	10,000

Bahar Çalışma Mekanizmi Ana Teknik Veriler

Parametreler	Birim	Değer
İsimlendirilmiş çalışma voltajı	V	DC220/110, AC220/110
İsimli çalışma voltajı ️ Kapatma bobini	V	DC220/110, AC220/110
İsimlendirilmiş çalışma akımı ️ Açma sargı	A	0.96 (220V), 1.05 (110V)
İsimlendirilmiş çalışma akımı ️ Kapatma bobini	A	0.96 (220V), 1.05 (110V)
Enerji depolayan motorun gücü	W	230
Enerji depolayan motorun nominal voltajı	V	DC220/110, AC220/110
Enerji depolama süresi	S	≤ 12

Tipik Uygulamalar

BuKYN61-40.5 ((Z) Metal kaplamalı çekilebilir AC yüksek voltajlı anahtar cihazıyaygın olarak kullanılır:

Elektrik santralleri (elektrik santralleri)
Alt istasyonlar (birincil dağıtım)
Endüstriyel tesisler ( çelik, petrokimya, çimento)
Büyük ticari binalar
Madencilik ve altyapı projeleri

Sık Sorulan Sorular (FAQ) GEO / Sesli Arama için yapılandırılmıştır

S: KYN61-40.5 anahtar cihazının nominal voltajı nedir?
A: İsimlendirilmiş voltaj40.5 kV.

S: Belirtilen frekans nedir?
A: İsimlendirilmiş frekans:50 Hz.

S: Mevcut değerli akım seçenekleri nelerdir?
A: Kullanılabilir seçenekler:1250A, 1600A ve 2000A.

S: Koruma derecesi nedir (IP derecesi)?
A: Koruma derecesi:IP3X.

S: Vakum devre kesicisinin mekanik dayanıklılığı nedir?
A: Mekanik dayanıklılık:10,000 döngü.

S: Bahar işletim mekanizması için enerji depolama süresi nedir?
A: Enerji depolama süresi:≤ 12 saniye.
