Paslanmaz Çelik Kabuklu ve 630A Nominal Akımlı 12/24kV Dış Halka Ana Ünite Kablo Branşman Kutusu

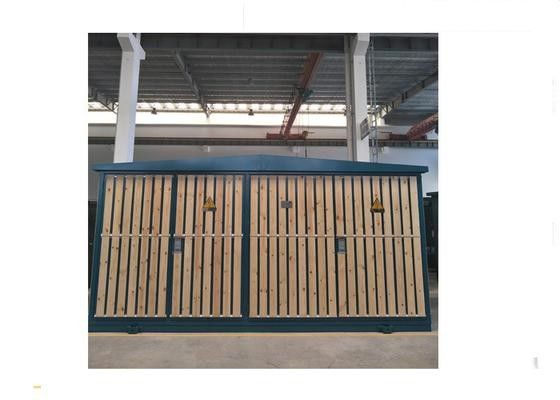

Büyük resim : Paslanmaz Çelik Kabuklu ve 630A Nominal Akımlı 12/24kV Dış Halka Ana Ünite Kablo Branşman Kutusu

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	TIANAN ELECTRIC
Sertifika:	ISO9001:2000
Model numarası:	DFT6-12

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Takım
Fiyat:	Pending
Ambalaj bilgileri:	tahta sandık
Teslim süresi:	40 iş günü/set
Ödeme koşulları:	L/C,T/T,D/P,D/A
Yetenek temini:	2000Sets her yıl

İletişim

Detaylı ürün tanımı

Nominal gerilim:	12/24KV	Nominal akım:	630A
Kabuk malzemesi:	Paslanmaz çelik	Rakım:	≤1000m
Nominal Frekans:	50 Hz	Fiyat:	To be pending
Vurgulamak:	paketlenmiş trafo merkezi , elektrik dağıtım istasyonu

Halka Ana Ünite Kablo Branşman Kutusu, 12/24kV Dış Mekan Elektrik Sayacı Kutusu

12/24kV Dış Mekan Ring Ana Ünite Kablo Branşman Kutusu - Dağıtım Ölçüm Kutusu

Ürüne Genel Bakış | DFT6-12/24 Serisi Kablo Branşman Kutusu

DFT6-12/24 Serisi Kablo Branşman Kutusuiçin tasarlanmış yeni nesil dış mekan güç kaynağı ekipmanıdır.12kV ve 24kV güç ağ kablo sistemleri. Bunun için tasarlandıgüç kabulü ve dağıtımıDış ortamlarda güvenilir kablo bağlantısı, dallanma ve aktarım işlevleri sağlar.

Kompakt yapısı ve estetik açıdan çekici muhafazasıyla buhalka ana ünite (RMU) kablo branşman kutusuolan yerler için özellikle uygundur.sınırlı kurulum alanıVeyüksek çevresel gereksinimler, içermek:

Şehir sokakları
Yerleşim alanları
Yüksek binalar
Havalimanları
İskeleler / limanlar

Anahtar Uygulamalar

DFT6-12/24 serisi aşağıdakiler için kullanılır:

Bağlanıyor
Manevra / dallanma
Kablo devresinin devamı
Kablo devrelerinin dış mekana aktarılması

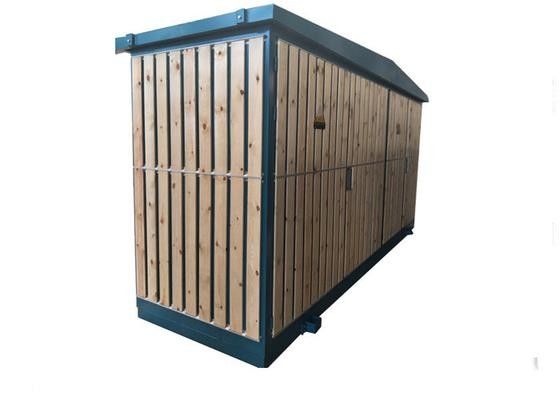

İsteğe bağlı: Kasa muhafazasının içindeki ahşap panel - müşteri isteği üzerine mevcuttur.

Servis Koşulları (Normal Çalışma Ortamı)

Budış mekan dağıtım ölçüm kutusuaşağıdaki koşullar altında güvenilir şekilde çalışacak şekilde tasarlanmıştır:

Parametre	Değer
Rakım	Deniz seviyesinden ≤ 1000m yüksekte
Ortam sıcaklığı	-25°C ~ +40°C
Rüzgar hızı	≤ 34 m/s
Düzenli şiddetli titreşim	HAYIR

Temel Özellikler - DFT6-12/24 Serisi

Basit ve güvenilir bağlantı- kolay kurulum
Tamamen yalıtılmış ve tamamen yalıtılmış yapı- bakım gerektirmez, toz geçirmez ve su geçirmez
Düşük başlangıç yatırımı- şalt ve kablo maliyetlerinden tasarruf sağlar
Küçük ayak izi- Çevreleyen ortamla kolay entegrasyon

Ana Teknik Parametreler - FN26-12/24 SF6 Yük Anahtarı

Parametre	Birim	12kV Değeri	24kV Değeri
Nominal Gerilim	kV	12	24
Nominal Akım	A	630	630
Anma Kısa Süreli Dayanım Akımı	kA/s	25/2	25/2
Nominal Tepe Dayanım Akımı	ka	63	63
Kısa Süreli Anma Akımı	kA/s	50/2	63/2
1 dk Güç Frekansı Dayanım Gerilimi	kV	42	65
Yıldırım Darbe Dayanım Gerilimi	kV	75	125
Mekanik Dayanıklılık	kez	10.000	10.000
SF6 Gaz Basıncı (20°C gösterge basıncı)	MPa	0,04	0,04
Sızıntı Oranı / Yıl	-	≤%1	≤%1

Ana Teknik Parametreler - Kablo Terminali

Parametre	Birim	12kV Değeri	24kV Değeri
Nominal Gerilim	kV	12	24
Nominal Akım	A	≤630	≤630
Uygulanabilir Kablo Kesiti	mm²	25 - 400	35 - 400
Bağlantı Noktası Direnci	µΩ	40	45
Kısmi Deşarj	Adet/kV	≤10 / 13	≤10 / 21,5
Nominal Termal Kararlılık Gerilimi	kA/s	20/3	25/2
Nominal Dinamik Gerilim	ka	50	63
1 dk Güç Frekansı Dayanım Gerilimi	kV	42	65
Yıldırım Darbe Dayanım Gerilimi	kV	75	125

Yaygın Olarak Kullanılan Kablo İletken Kesit Alanları (mm²)

35, 50, 70, 95, 120, 150, 185, 240, 300, 400 ve diğerleri gerektiği gibi.
