| Anma gerilimi: | 12/24 kV | Anma: | 630A |
|---|---|---|---|
| Shell Malzeme: | Paslanmaz çelik | Rakım: | ≤1000m |
| Vurgulamak: | paketlenmiş trafo merkezi,elektrik dağıtım istasyonu |
||
12/24KV Dış Halka Ana Ünite Kablo Dalı Kutu / Dağıtım Kutu
Genel
DFT6-12 / 24 Serisi Kablo Dalı Kutusu, güç kabulü ve dağıtımı için 12 / 24kV güç ağ kablosu sistemini koordine etmek için tasarlanmış yeni bir güç kaynağı ekipmanıdır. Seri kablo kutusu benzersiz yapıya ve güzel görünüme sahiptir, özellikle küçük yapı alanlarını kapsayan ve şehir caddesi, konut alanı, yüksek katlar, havaalanı ve iskele vb.
Kablo devresini dış mekanlara bağlamak, bağlamak, dallamak, devam ettirmek ve aktarmak için kullanılır.

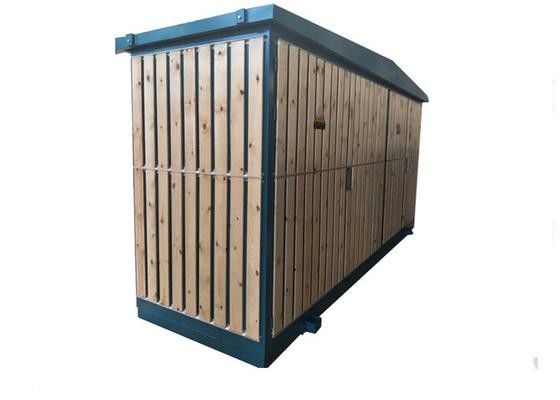

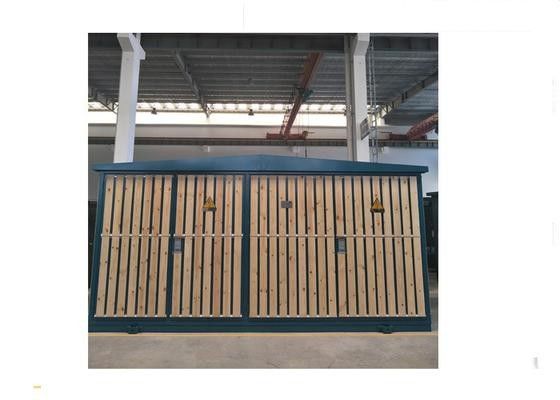

Müşterinin isteğine göre kasa muhafazasının tahta panosunu ekleyin.
Hizmet durumu
1. Rakım M 1000m - deniz seviyesinden yüksek
2. Ortam sıcaklığı: -25 ºC ~ + 40 ºC
3. Rüzgar hızı : ≤ 34m / s
4. Düzenli olarak zarif bir sallama yok
Özellikler:
a. Join yöntemi basit ve güvenilirdir ve kurulumu kolaydır.
b. Tam yalıtım ve yapı tamamen sızdırmaz, bakım, toz ve su geçirmez.
c. Bir zamanlar sadece birkaç yatırım ve anahtar aparat ve kablo yatırımını kurtarabilir.
d. Küçük kapak alanı ve surround ortamı koordine etmek kolaydır.
| FN26-12 / 24 SF6 Yük Anahtarının Ana Teknik Parametresi | |||
| madde | birim | Parametre | Parametre |
| Anma gerilimi | kV | 12 | 24 |
| Anma akımı | bir | 630 | 630 |
| Anma Kısa Süreli Dayanım Akımı | kA / s | 25/2 | 25/2 |
| Anma Tepe Dayanım Akımı | kA | 63 | 63 |
| Anma Kısa Süreli Geçerli Yapma | kA / S | 50/2 | 63/2 |
| 1dk Güç Frekans Dayanım Gerilimi | kV | 42 | 65 |
| Aydınlatma Darbe Dayanım Gerilimi | kV | 75 | 125 |
| Mekanik Dayanıklılık | Zamanlar | 10000 | 10000 |
| SF6 Gaz Basıncı (20 ℃ manometre basıncı) | mpa | 0.04 | 0.04 |
| Kaçak Oranı / Yıl | ≤1% | ≤1% | |
| Kablo Terminali Ana Teknik Parametre | |||
| madde | birim | Parametre | Parametre |
| Anma gerilimi | kV | 12 | 24 |
| Anma akımı | bir | ≤630 | ≤630 |
| Kablo Kesiti Uygula |  | 25-400 | 35-400 |
| Bağlantı noktası direnci | μΩ | 40 | 45 |
| Kısmi boşalma | Pc / kv | ≤10 / 13 | ≤10 / 21.5 |
| Anma Termal Kararlılık Voltajı | kA / s | 20/3 | 25/2 |
| Anma Dinamik Gerilim | kA | 50 | 63 |
| 1dk Güç Frekans Dayanım Gerilimi | kV | 42 | 65 |
| Yıldırım dürtü | kV | 75 | 125 |
| Yaygın olarak kullanılan kablo iletken kesit alanı |
| 35,50,70,95,120,150,185,240,300,400, vb. |
