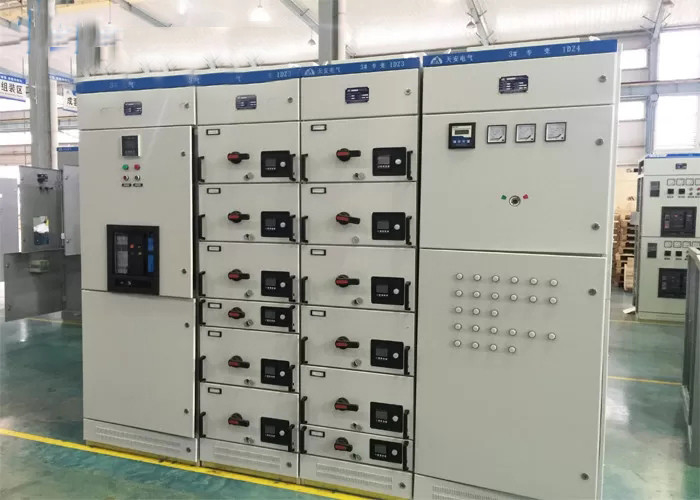

GGD serisi AC LV anahtar cihazı

Ürün Tanımı:

GGD tipi AC LV devre değiştirme cihazı, elektrik santralinde, alt istasyonlarda, madencilik şirketinde, yüksek binalarda, otellerde, havaalanlarında, limanlarda ve rıhtımlarda vb. güç müşterileri için uygundur.Gücün dağıtımı ve kontrolü, ışıklandırma, motor koruma ve dağıtım ekipmanları AC 50Hz, 690V'ye kadar nominal voltaj, 6300A'ya kadar nominal akım güç dağıtım sisteminde.

GGD LV anahtar cihazı IEC61439-2'ye uygun, GB7251.12 < LV anahtar ve kontrol cihazları - 2. bölüm: güç anahtarı ve kontrol ekipmanlarının tam setleri >.

Ürünün eksiksizliği

Aşağıdaki belgeler ve aksesuarlar sağlanmalıdır:

a,Paklama listesi

b,Ürün sertifikası

c,işletme kılavuzu

d,Fabrik dışı test raporu

e,Ulusal çizimler

Sözleşmede belirtilen kabin kapısının, işletme kolu ve yedek parçalarının anahtarı

Ana devre şeması

GGD devre cihazının ana devre tasarımı 129 şemaya sahiptir.Toplam 298 özellik (alıntılı şemaları ve yardımcı devre fonksiyonlarının ve kontrol voltajının değişimlerinden kaynaklanan özellikleri içermez)

GGD1-tip 49 Şema 123 Tablo 2'de gösterilen özellikler

GGD2-tip 53 Şemalar 107 Tablo 3'te gösterilen özellikler

GGD3 türü 27 Şemalar 68 Tablo 3'te gösterilen özellikler

Reaktif güç telafi ihtiyaçlarını karşılamak için, GGJ1, GGJ2 kondansatör telafi kabininin tasarımı, 4 ana devre şeması, toplam 12 özellik, tablo 5'e bakın.
