230/265 KV Voltaj Bağlantıyı Kapatma Değiştiricisi

Ürün Tanımı:

Yüksek Voltajlı Bağlantı Kapatma Değiştiricisi, yalıtıcılar, kontaklar, işletim mekanizması ve bir destek yapısı da dahil olmak üzere birkaç önemli bileşenden oluşur.İzolatörler yüksek kaliteli malzemelerden yapılmıştır ve 16 mm/kV sürünme mesafesine sahiptir.Bağlantılar bakır veya bakır alaşımından yapılır ve yüksek iletkenlik ve düşük direnç için tasarlanır.İşleme mekanizması kullanımı kolaydır ve güvenilir anahtarlama performansı sağlarDestek yapısı çelikten yapılmıştır ve mükemmel bir istikrar ve dayanıklılık sağlar.

Yüksek Voltajlı Bağlantı Kapatma Değiştiricisi hem CB hem de Yerleştirme Değiştiricisi için 2000 kat mekanik bir yaşam süresi vardır.1000 metreye kadar bir yükseklikte ve -25 ~ 40 °C çevresel sıcaklık aralığında çalışabilirDeğiştiricinin nominal voltajı 126 KV'dır ve yüksek voltajlı güç sistemlerinde kullanılmak için uygundur.

Yüksek Voltajlı Bağlantı Kesme Değiştiricisi, güç iletim ve dağıtım sistemlerinde ve ayrıca yüksek voltajlı elektrik mevcut olan diğer uygulamalarda yaygın olarak kullanılır.Bakım sırasında işçilerin ve ekipmanların güvenliğini sağlamak için gerekli bir araçtır., onarım ve acil durumlar.

Özellikleri:

• Ürün Adı: Yüksek Voltajlı Bağlantıyı Kapatma Değiştiricisi
• Buz kalınlığı: ≤100 mm
• Mekanik yaşam süreleri: CB: 2000 kez; Yerleştirme anahtarı: 2000 kez
• Adlık akım: 1600/1250/630 A
• Yükseklik: ≤1000 M
• Aşamalar arasındaki merkez mesafesi: ≥2000 kez
• Anahtar kelimeler: Yüksek voltajlı izole anahtar, Yüksek voltajlı izole anahtar, Yüksek güçlü bağlantı kesicisi

Teknik parametreler:

Ana yapı ve çalışma prensibi:

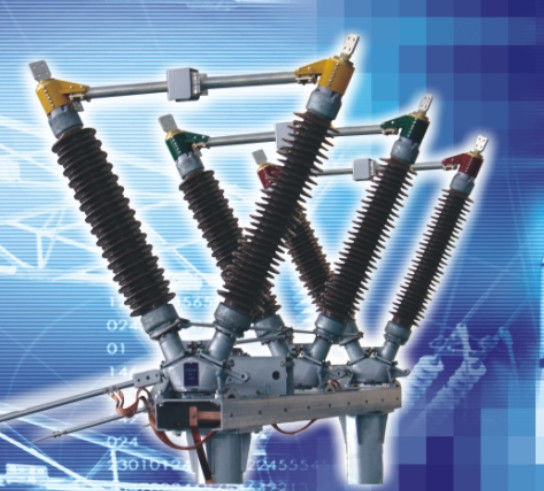

GW5 (GT10) -126D/1600-40 açık hava AC yüksek voltajlı izolasyon anahtarı, anahtarın her bir polunun bir taban, bir akım devresi,ve iki post yalıtıcıAltında, iki dizinin örgü durumunu ayarlamak için ilgili eksenleri boyunca yukarı ve aşağı hareket edebilen bir çift eğri dişli vardır.İki kutup yalıtımcıları V şeklinde bir açı oluşturur.

50 °: akım devri, izoleatör direğinin üst ucunda yer almaktadır. Hareket ederken, tabanın içindeki şemsiye dişli, iki izoleatörü döndürür.böylece ona bağlı iletken kolu 90 derece döndürmek için sürüklemek, yatay bir kırık oluşturur ve devrenin açılmasını ve kapanmasını tamamlar.

Ürün kullanımı:

GW5 (GT10) -126D/1600-40 yatay tek aralıklı açık AC yüksek voltajlı izolasyon anahtarı, AC frekansı 50Hz ve nominal voltajı 110KV olan sistemler için uygundur.Yüksüz koşullarda yüksek voltajlı hatları değiştirmek için kullanılır, ayrıca yüksek voltajlı basbarları, devre kesicileri ve bakım altındaki diğer elektrikli ekipmanları aktif yüksek voltajlı hatlardan elektrikli olarak izole etmek.Ayrıca küçük kapasitif veya endüktif akımları değiştirmek için kullanılabilir.
