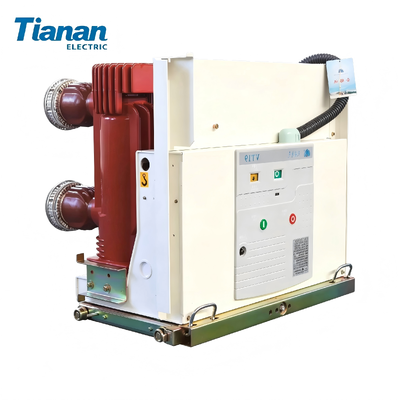

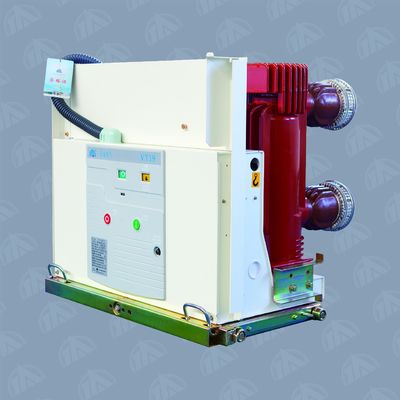

TIANAN VT19-12/24 Yüksek Voltajlı Vakumlu Devre Kesicisi, 12/24 kV'lik Adlık Voltaj ve 75/125 kV'lık Yıldırım İmpulse Dayanıklı Voltajlı 50 Hz Güç Sistemleri için

Meta Başlığı:
VT19-12/24 Yüksek Gerilim Vakum Kesici | 12/24 kV 50Hz İç Mekan | TIANAN

Meta Açıklaması:
TIANAN VT19-12/24 Yüksek Gerilim Vakum Kesici, 12kV ve 24kV iç mekan güç dağıtımı için. 75/125 kV yıldırım darbe dayanım gerilimi. Trafo merkezleri, endüstriyel tesisler ve yenilenebilir enerji projeleri için GB sertifikalı.

H1 Başlığı:
TIANAN VT19-12/24 Yüksek Gerilim Vakum Kesici – 12/24 kV, 50Hz, İç Mekan Güç Dağıtımı Koruması

Genel Bakış:
TIANAN VT19-12/24 Yüksek Gerilim Vakum Kesici, 12kV ve 24kV güç dağıtım ağları için tasarlanmış 3 fazlı bir iç mekan koruma cihazıdır. 1000 metreye kadar irtifalarda güvenilir performans ve 8. Derecenin altındaki sismik direnç için tasarlanmış bu model, trafo merkezlerinde, endüstriyel üretim tesislerinde, yenilenebilir enerji santrallerinde (rüzgar ve güneş) ve ticari binaların yüksek gerilim anahtarlama odalarında yaygın olarak kullanılmaktadır. Vakum kesici teknolojisi, hızlı ark söndürme sağlayarak orta gerilim sistemlerinde 50Hz'de çalışan hassas kısa devre koruması ve aşırı yük izolasyonu sağlar.

Teknik Özellikler:
Parametre Özellik
Ortam Sıcaklığı Aralığı -15°C ila +40°C
Anma Gerilimi 12 / 24 kV
Anma Frekansı 50 Hz
Maksimum İrtifa ≤ 1000 m
Deprem Direnci < 8. Derece
Ortalama Açma Hızı (12kV) 0.9Esnek Çalışma Dizisi: Anma çalışma dizisi O-0.3s-CO-180s-CO, şebeke stabilitesi için hızlı yeniden kapama gereksinimlerini destekler.1.3 m/s
Ortalama Açma Hızı (24kV) 1.1Esnek Çalışma Dizisi: Anma çalışma dizisi O-0.3s-CO-180s-CO, şebeke stabilitesi için hızlı yeniden kapama gereksinimlerini destekler.1.6 m/s
Ortalama Kapama Hızı (12kV) 0.4Esnek Çalışma Dizisi: Anma çalışma dizisi O-0.3s-CO-180s-CO, şebeke stabilitesi için hızlı yeniden kapama gereksinimlerini destekler.0.8 m/s
Ortalama Kapama Hızı (24kV) 0.6Esnek Çalışma Dizisi: Anma çalışma dizisi O-0.3s-CO-180s-CO, şebeke stabilitesi için hızlı yeniden kapama gereksinimlerini destekler.1.0 m/s
Açma Süresi 15Esnek Çalışma Dizisi: Anma çalışma dizisi O-0.3s-CO-180s-CO, şebeke stabilitesi için hızlı yeniden kapama gereksinimlerini destekler.45 ms
Kapama Süresi 30Esnek Çalışma Dizisi: Anma çalışma dizisi O-0.3s-CO-180s-CO, şebeke stabilitesi için hızlı yeniden kapama gereksinimlerini destekler.70 ms
Aşırı Hareket 3.5 ± 0.5 mm
Anma Çalışma Dizisi O-0.3s-CO-180s-CO
Anma Yıldırım Darbe Dayanım Gerilimi 75 / 125 kV

Uygulamalar:
Bu yüksek gerilim vakum kesici, aşağıdakiler dahil olmak üzere çok çeşitli orta gerilim dağıtım senaryoları için tasarlanmıştır:

• Güç Trafo Merkezleri: 12kV ve 24kV giriş ve çıkış besleyicileri için güvenilir anahtarlama ve arıza izolasyonu sağlar.

• Endüstriyel Tesisler: Üretim tesislerindeki motorlar, transformatörler ve kapasitör bankaları gibi kritik ekipmanları korur.

• Yenilenebilir Enerji Projeleri: Rüzgar türbini yükseltme istasyonları ve güneş enerjisi toplama sistemleri için güvenli şebeke bağlantısı ve koruma sağlar.

• Ticari Binalar: Yüksek katlı ofis kuleleri, hastaneler ve büyük perakende komplekslerinin iç mekan anahtarlama odalarına kurulur.

• Madencilik ve Metalurji: Sağlam mekanik tasarım ve kararlı vakum kesme performansı ile zorlu endüstriyel ortamlara dayanır.

Ana Özellikler:

• Vakum Kesme Teknolojisi: Minimum kontak aşınması ile hızlı ark söndürme sağlar, servis ömrünü uzatır ve bakım sıklığını azaltır.

• Yüksek İzolasyon Güvenilirliği: 75kV (12kV anma) ve 125kV (24kV anma) anma yıldırım darbe dayanım gerilimi, gerilim dalgalanmalarına ve yıldırım çarpmalarına karşı sağlam koruma sağlar.

• Kararlı Mekanik Performans: Ortalama açma hızı 0.9~1.3 m/s (12kV) ve 1.1~1.6 m/s (24kV), aşırı koşullar altında güvenilir arıza temizliği sağlar.Esnek Çalışma Dizisi: Anma çalışma dizisi O-0.3s-CO-180s-CO, şebeke stabilitesi için hızlı yeniden kapama gereksinimlerini destekler.Sismik Dayanıklı: 8. Derecenin altındaki sismik bölgeler için sertifikalıdır, jeolojik bozulmalar sırasında operasyonel stabiliteyi sağlar.Esnek Çalışma Dizisi: Anma çalışma dizisi O-0.3s-CO-180s-CO, şebeke stabilitesi için hızlı yeniden kapama gereksinimlerini destekler.Sipariş ve Lojistik:

• Minimum Sipariş Miktarı: 5 set

• Paketleme Yöntemi: İç ve deniz taşımacılığı sırasında hasarı önlemek için koruyucu ambalajlı, ağır hizmet tipi ahşap paletlere sabitlenmiş.

• Menşe Yeri: ÇİN

Teslimat Süresi: Gerçek sipariş miktarına ve üretim programına tabidir. Onaylanmış teslim süresi için lütfen satış departmanıyla iletişime geçin.
Fiyatlandırma ve Ödeme: Sipariş hacmi, teknik özelleştirme ve Incoterms'e göre müzakere edilecektir.
Teknik Destek ve Satış Sonrası Hizmetler:
Kurulum Rehberliği: Doğru kurulum ve devreye alma için yerinde veya uzaktan teknik yardım.
Arıza Teşhisi: Uzaktan iletişim veya saha ziyareti yoluyla hızlı sorun giderme desteği.
Bakım Önerileri: Kesici performansını optimize etmek ve operasyonel ömrünü uzatmak için planlı bakım planlaması.

Operatör Eğitimi: Mühendislik ve bakım ekipleriniz için özelleştirilmiş eğitim programları.

• Uzaktan İzleme: Dijital trafo merkezi izleme sistemleri için entegrasyon desteği.

• Yerinde Onarım ve Değiştirme: Hızlı yanıt veren onarım hizmetleri ve orijinal yedek parça tedariki.
