Anma gerilimi: | 12kV | Rakım: | Deniz seviyesinden 1, 000m'ye kadar |
---|---|---|---|
Anma: | 630 A | Frekans: | 50 Hz |
Vurgulamak: | yüksek gerilim vakumlu devre kesici,hv devre kesici |

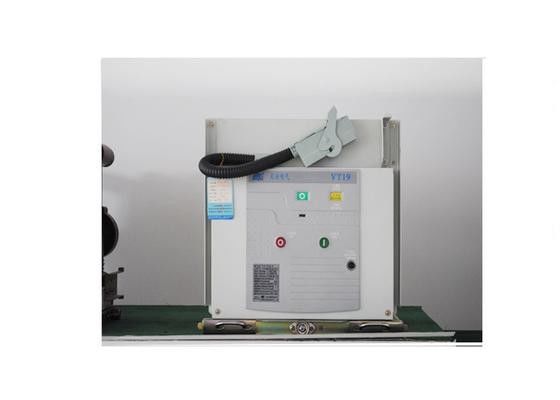

12kv Mühürlü Yapılandırılmış Yüksek Gerilim AC Kapalı Vakum Devre Beher
NINGBO TIANAN (GRUP) CO.
Genel
VT19-12 iç mekan HV vakumlu devre kesici, 50HZ, 12kV üç fazlı AC elektrik sisteminde kullanılır. Maden şirketlerinde, elektrik santrallerinde ve trafo merkezlerinde kontrol ve koruma departmanı olarak kullanılır. Özel avantajları nedeniyle, anma akımı veya çoklu kopma kısa devre akımı altında sıkça çalışan saha için de uygundur.
Devre kesici, bazı ulusal standartlar ve GB1984, GB / T11022, DL / T403 ve IEC62271 vb. Gibi uluslararası göreli standartlar tarafından tanımlanır.
2. hizmet durumu
Normal durum
Ortam sıcaklığı + 40 ℃ ~ -15 ℃
Ortam nemi Günlük ortalama bağıl nem ≤95%
Günlük ortalama akış basıncı ≤2.2ⅹ10 -3 MPa
Aylık ortalama bağıl nem ≤90%
Aylık ortalama akış basıncı ≤1,8ⅹ10 -3 Mpa
Yükseklik
Deprem Derecesi <8
Sitede su, yangın ve patlayıcı madde, kimyasal madde ve ciddi deprem bulunmuyor.
Özel koşul
Kullanıcının bazı özel gereksinimleri varsa, lütfen imalatçı ve kullanıcı ile görüşün.
12KV devre kesicinin ana parametresi
Anma gerilimi | 12kV | ||||
Orantılı frekans | 50Hz | ||||
Nominal aydınlatma darbesi dayanma gerilimi (fazlar arasında, fazdan toprağa) / izole kırık | (75) / 85kV (en yüksek değer) | ||||
Anma 1dk güç dayanım gerilimi (fazlar arası, faz-toprak arası) / izole kırık | (42) / 48kV (rm s) | ||||
Anma işlem sırası | O-0.3s-CO-180s-CO | ||||
Anma akımı (A) | 630,1250 | ~ 3150 1250 | ~ 3150 1250 | 3150,4000 | |
Anma kısa devre kesme akımı (rm s, kA) | 20/25 | 31.5 | 40 | 50 | |
Anma kısa devre yapma akımı (tepe değeri, kA) | 50/63 | 80 | 100 | 125 | |
Anma kısa süre dayanım akımı / kısa devre sürekli süresi (kA / s) | 20,25 / 4 | 31.5 / 4 | 40/4 | 50/4 | |
Anma pik dayanım akımı (kA) | 50/63 | 80 | 100 | 125 | |
Kısa devre akımının anma zamanları (zamanlar) | 30 | 30 | 30 | 20 | |
Mekanik süre (kez) | 20000 | 20000 | 10000 | 10000 | |
Ağırlık (kg) | Sabit tip | ≤200 | |||
Kamyon türü | ≤250 |
