Shell Malzeme: | Paslanmaz çelik | Anma gerilimi: | 380V (400V) |
---|---|---|---|
Kurulum degrade: | <5ºC. | Deniz seviyesinden irtifa: | <2000m |
yatay bara anma akımı: | <4000A | Dikey bara anma akımı: | Max.1000A |
Vurgulamak: | Alçak gerilim metal kaplı şalt,endüstriyel elektrik şalt |
genel bakış

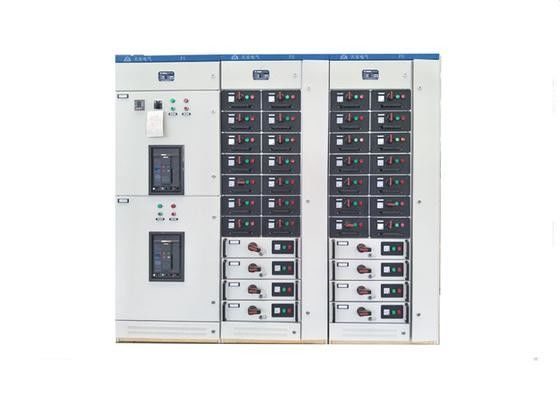

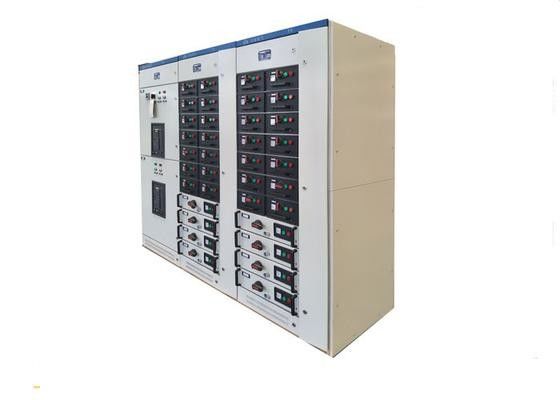

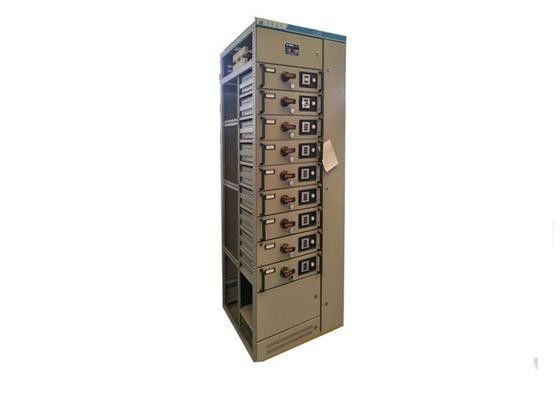

GCS LV çekilebilir şalt sistemi (bundan sonra cihaz olarak anılacaktır), endüstri yetkili departmanı, çok sayıda elektrik kullanıcısı ve orijinal ünite mekanik departmanı tarafından tasarlanan tasarım ünitesinin, birleşik tasarım departmanının gereksinimlerine göre geliştirilmiştir. Ulusal koşullara ve daha yüksek teknik performans endeksine uygundur ve güç piyasası gelişimi için talepleri uyarlar ve mevcut ithal ürünlerle rekabet edebilir. Cihaz, Temmuz 1996’da Şangay’da iki departman tarafından ortak başkanlık edilen onaylamayı geçti. Üretim birimi ve enerji tüketicisi yapısından tanınma ve onaylama elde eder.
Uygulama
Cihaz, santral, petrol, kimya mühendisliği, metalurji, dokuma ve yüksek bina endüstrilerinin dağıtım sistemine uygulanabilir. Yüksek otomatikliğe sahip ve büyük ölçekli elektrik santrali ve petrokimya sistemi vb. .
Özellikleri
1. Ana çerçeve 8MF çubuk çeliği benimser. Çubuk çeliğinin her iki tarafı da 20 mm ve 100 mm modüllü 9.2mm montaj deliği ile monte edilir. İç montaj esnek ve kolaydır.
2. Ana çerçeve, tam montaj yapısı ve kullanıcı seçimi için kısmi (yan çerçeve ve çapraz ray) kaynak yapısı için iki tip montaj şekli tasarımı.
3. Cihazın her bir fonksiyon bölmesi karşılıklı olarak ayrılmıştır. Bölmeler fonksiyon bölmesi, bara bölmesi ve kablo bölmesine ayrılmıştır . Her birinin göreceli bağımsız işlevi vardır.
4. Yatay bara bus barası için elektrodinamik kuvvet dayanma kapasitesini arttırmak için kabine arkaya yerleştirilmiş dizi desenini benimser. Ana devre için yüksek kısa devre gücü kapasitesi elde etmek için temel ölçüdür.
5. Kablo kompartımanı tasarımı kablo çıkışını ve girişi yukarı ve aşağı uygun kılar.
Hizmet ortamı
1. Ortam havası sıcaklığı: -5ºC + 40ºCve ortalama sıcaklık 24 saat içinde + 35ºC'yi geçmemelidir.
2. Bağıl nem, maksimum sıcaklıkta% 50'yi geçmemelidir. Düşük sıcaklıkta daha yüksek bağıl neme izin verilir. Ör. + 20ºC'de% 90. Ancak sıcaklık değişimi göz önüne alındığında, ılımlı çiylerin rasgele üretilmesi mümkündür.
3. Deniz seviyesinden irtifa, 2000M'yi geçmemelidir.
4. Kurulum gradyanı 5ºC'yi geçmiyor.
5. Tozsuz, aşındırıcı gaz ve yağmur suyu saldırısı olmadan kapalı.
