Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Malzeme: | Paslanmaz çelik | Türü: | Dağıtım kutusu elektrik kutuları |
---|---|---|---|
Uygulama: | Elektrik Enerjisi İletimi | Nominal kapasitesi: | 2000 / 1000kVA |
Anma gerilimi: | 40.5kV | Bağlantı sembolü: | Dyn11 ya Yyn0 |
Vurgulamak: | paketlenmiş trafo merkezi,elektrik dağıtım istasyonu |

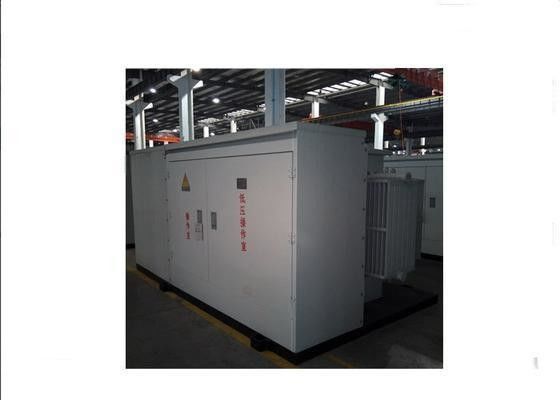

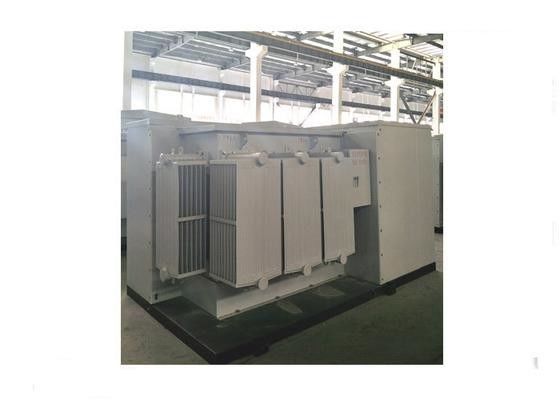

Amerikan Tipi trafo merkezi, Önceden yüklenmiş Kompakt Solar / PV Trafo Merkezi
Genel bakış:
ZGS-ZG- / 35 serisi Solar kombine trafo trafo merkezi, kademeli trafo, HV akım sınırlı sigorta, yük şalteri, AG şalteri ve ilgili yardımcı ekipmanların entegre edildiği özel bir güç ekipmanıdır. PV güç motorunun ürettiği 0.69kV voltajı 11kV'a dönüştürür ve elektriği rüzgar enerjisi komple set ekipmanlarında ideal ekipman olan 35KV kablo devresi ile verir.
Ürün Özellikleri:
Çerçeve çelik kaynaklı, birlikte çelik kaynaklı, çerçeve dışında alüminyum alaşımlı levha, özel boya tabakası almak, güçlü mekanik özelliklere, korozyon direnci performansına sahip olun.
tüm yapı için birleşik alt tabaka, çelik levha ile, her biri bütünüyle kapı açık ve otomatik açık olacak şekilde aydınlatan üç bağımsız odaya, yüksek basınçlı odaya, trafo odasına ve düşük basınçlı odaya bölünmüştür. Muhafaza üstü ve etrafı, iç sıcaklık ve nem kontrol cihazı ile donatılmış ısı yalıtım katmanına sahiptir, kabin sıcaklığındaki sıcaklığı sabit tutmak ve iç nemlenmeyi önlemek için yüksek sıcaklık ve yüksek basınç alanına şiddetli iklim değişikliğine uyum sağlayabilir. cihazın servis ömrünü uzatmak, kutu stabilitesini ve güvenilirliğini artırmak.
Düşük kayıplı, düşük sıcaklık artışlı, düşük gürültülü, tam sızdırmazlıksız, bakım gerektirmeyen yağa daldırılmış veya epoksi reçine izolasyonlu tip transformatörlü trafo, enerji tasarrufu sağlamak için tamamen somutlaştırılmıştır, çevre koşullarına faydalı, aktüatörün kısa sürede yük şartlarını karşılaması için aktüel çalışma.
Servis için normal ortam koşulları:
1. İrtifa 2000m içinde olacaktır;
2. Ortam sıcaklığı aralığı: -40ºC ~ + 40ºC;
3. Dış rüzgar hızı 35m / s'yi aşmayacaktır;
4. Bağıl nem: günlük ortalama değer% 95'i, aylık ortalama değer% 90'ı geçmemelidir;
5. Servis ortamı: Yangın veya patlama tehlikesi olmayan, ciddi beşinci, kimyasal korozyon ve şiddetli titreşim olmayan yerlere monte edilir.
6. Hizmet için yukarıdaki normal ortam koşullarını aşarken, kullanıcılar çözmek için bizimle pazarlık yapabilirler.
40.5kV yağa batırılmış yük anahtarının parametresi
madde | birim | Parametre | ||
Anma gerilimi | KV | 40.5kV | ||
Anma akımı | bir | 315 | 630 | |
Orantılı frekans | Hz | 50 | ||
Anma kısa devre dayanım akımı | kA / 2s | 12.5 | 20 | |
Anma tepe dayanım akımı | kA | 31.5 | 50 | |
Mekanik dayanıklılık | zamanlar | > 2000 | ||
1 dakika güç dayanım gerilimi (faz-faz, faz-toprak) | kV | 95 | ||
Yıldırım dürtü düzeyi (faz-faz, faz-toprak) | KV | 185 |
