| Anma gerilimi: | 40.5kV | Anma: | 630A |
|---|---|---|---|
| Sigorta anma akımı: | 100A | Topraklama anahtarı: | 31.5KA |
| Vurgulamak: | yüksek gerilim yükü anahtarı,vakum yükü kesme anahtarı |
||

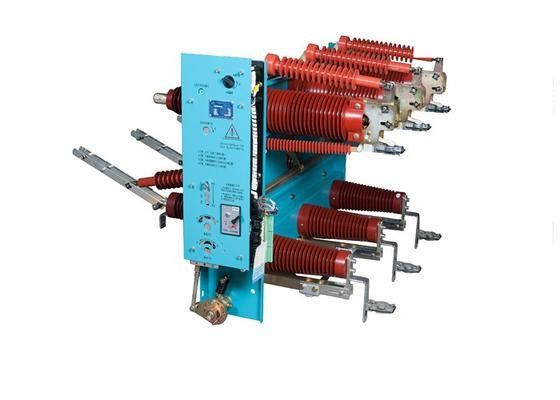

İç Mekan Yüksek Gerilim Vakumlu Yük Anahtarı, Yük Anahtarı - Sigorta Kombinasyonları
Genel
FT16-40.5, FT16-40.5R AC 50HZ gücünde, 35Kv nominal gerilimli elektrik şebekesine uygulanır. Yük akımının, aşırı yük akımının ve kısa devre akımının kesilmesinde uygulanabilir. Ürün, HXGT16-40.5 iç mekan AC metal kaplı şalt ve DFT16-40.5 dış mekan HV kablo branşman kutusunun ana elemanıdır. HXGT16, özellikle 35KV kompakt trafo merkezi, ikincil küçük ölçekli dağıtım trafo merkezi için tasarlanmıştır. Trafo terminalinin kontrolü ve korunması için özellikle en iyi rüzgar türbini jeneratörü sistemi ve güç iletim gri ekipmanı tercihidir. dış kablo hattı kontrolü, temas, dokunma, dallanma veya dönüşüm için kullanılır.
Parametreler
| S / N | madde | birim | Veri | |||||
| 1 | Anma gerilimi | kV | 40.5 | |||||
| 2 | Orantılı frekans | Hz | 50 | |||||
| 3 | Anma akımı | bir | 630 | |||||
| 4 | Sigorta anma akımı | bir | 100 | |||||
| 5 | Anma kısa süreli dayanım akımı | KA | 20 | |||||
| 6 |
Anma kısa devre yapma akımı | s | 4 | |||||
| 7 | KA | 50 | ||||||
| 8 | Anma tepe dayanım akımı | KA | 50 | |||||
| 9 | Anma yük kırma akımı | bir | 630 | |||||
| 10 | Anma Aktarma (devralma) kesme akımı (100A sigortalarla) | bir | 2000 | |||||
| 11 | Topraklama anahtarı yapma akımı | KA | 31.5 | |||||
| 12 | FT16-40.5 ana devre direnci | sen | ≤200 | |||||
| 13 | FT16-40.5R Ana devre direnci (sigorta bağlantı direnci dahil değil) | sen | ≤400 | |||||
| 14 | Açılış zamanı | MS | 60-70 | |||||
| 15 | Sigorta anma kesme akımı | KA | 31.5 | |||||
| 16 | Anma yalıtım seviyesi | 1 dak Güç frekans dayanımı Voltaj | faz-faz / faz-toprağa | KV | 95 | |||
| Kırılma / izolasyon Kırılma | 95/118 | |||||||
| yıldırım dürtü dayanım gerilimi (en yüksek değer) | Faz-faz / faz-toprağa | 185 | ||||||
| Kırılma / izolasyon Kırılma | 185/215 | |||||||
| 17 | Mekanik yaşam | Yük anahtarı | zaman | 10000 | ||||
| Ayırıcı | 2000 | |||||||
| Topraklama anahtarı | 2000 | |||||||
| 18 | boyutlar | HXGT16 | Genişlik | aa | 1200,2000 | |||
| derinlik | 1600 | |||||||
| Yükseklik | 1900,2000 | |||||||
| DTW | Genişlik | 1800 | ||||||
| derinlik | 2300 | |||||||
| Yükseklik | 2100 | |||||||
