Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Anma: | 630A / 1250A | Anma frekansı: | 50Hz |
|---|---|---|---|
| Anma gerilimi: | 12kV | Mekanik yaşam süreleri: | 20000 |
| Vurgulamak: | yüksek gerilim vakumlu devre kesici,hv devre kesici |
||

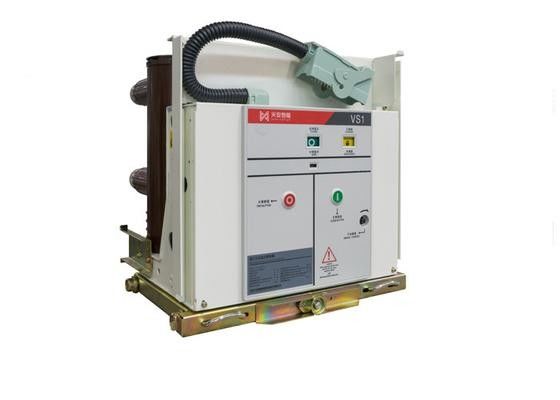

HV Şalt için 12KV VS1 Kapalı Orta Gerilim Vakum Kesici
Genel
VS1-12 Serisi İç Mekan AC HV Vakum Devre Kesici , üç AC 50Hz ve nominal gerilim 12kV olan bir iç HV şalt cihazıdır. Devre kesici sık çalıştırma işlemine devam edilebilir ve birçok kez kırma ve hızlı tekrar kapama kapasitesine sahiptir ve güvenilir kilitleme fonksiyonuna sahiptir. Cihaz, sadece sabit bir montaj ünitesi olarak değil aynı zamanda taban plakası arabasıyla aynı el ünitesiyle aynı olacak şekilde ön ve arka bölünmüş şarj yapısıdır.
1. Çok teknik gelişme
a. Son ark vakum ark prensibi benimsenmesi, şu anda küçük hacimli kapatma, güçlü kesme kapasitesi vardır.
b. Aşırı yüksek Elektriksel dayanıklılık, anma akım zamanını keserek 20000 kez ulaşabilir, kısa devre zamanını 50 kez kesebilir (40kV 30 kez, 50kA 20 kezdir).
c. Vakumlu ark-söndürme odası ve çalıştırma mekanizması ön ve arkayı düzenler. Enerji tüketimini ve gürültüyü azaltır ve işlem çok daha güvenilirdir.
d. Kompakt yapı ve küçük hacimli.
Operasyonda 2. Mükemmel güvenilirlik
a. Her ayrıntı, tasarım sırasında tamamen iç koşul ve standartlardaki gereklilikleri dikkate almaktadır.
b. Her tahrik diski montaj parçası, esas olarak yüksek aşınmaya dayanıklı malzemeden yapılmıştır ve ince yağlama ile boyanmıştır. Ek yağlama ve ayarlama yapmadan uzun süre çalışabilir.
c. Çeşitli yanlış kullanım türlerini etkili bir şekilde önlemek için güvenilir kilitleme işlevi, vücut için çok daha güvenlidir.
3. Satın alımda öne çıkan ekonomi
a. Satın alınan ekipmanın yüksek performans maliyeti vardır.
b. Son derece az bakım maliyeti işletme maliyetini büyük ölçüde azaltır.
c. Mükemmel ortak performans, projenin tasarım zorluğunu azaltır.
d. Sürekli teknoloji ve çevre kirliliği olmadan.
4.Parameters
Yok hayır. | madde | birim | Parametreler | ||||
|---|---|---|---|---|---|---|---|
| 1 | Anma gerilimi | kV | 12 | ||||
| 2 | Anma Kısa Süreli (1dk) Güç Frekansı Dayanım Gerilimi | 42/48 (Açık boşluk) | |||||
| 3 | Anma Yıldırım Darbe Dayanım Gerilimi (Tepe) | 75/85 (Açık boşluk) | |||||
| 4 | Orantılı frekans | Hz | 50 | ||||
| 5 | Anma akımı | bir | 630 1250 | 630 1250 1600 2000 2500 3150 | 1250 1600 2000 2500 3150 | 3150 4000 | |
| 6 | Anma Kısa Devre Kesme Akımı | kA | 20/25 | 31.5 | 40 | 50 | |
| 7 | Anma Kısa Süreli Dayanım Akımı | 20/25 | 31.5 | 40 | 50 | ||
| 8 | Anma Kısa Devre Süresi | s | 4 | ||||
| 9 | Anma Tepe Dayanım Akımı | kA | 50/63 | 80 | 100 | 125 | |
| 10 | Anma Kısa Devre Akım Verme | 50/63 | 80 | 100 | 125 | ||
| 11 | Sekonder Devre Güç Frekans Dayanım Akımı (1 dak) | V | 2000 | ||||
| 12 | Anma Tek / Arkaya Dönme Kapasitör Sırası Akım | bir | 630/400 (40kA 800/400) | ||||
| 13 | Anma Kapasitör Bankası Gösterişli Akış Yapma | kA | 12.5 (Frekans 1000Hz'den Fazla Değil) | ||||
| 14 | Açılış Süresi (Anma Gerilimi) | MS | 20 ~ 50 | ||||
| 15 | Kapanma Süresi (Anma Gerilimi) | 35 ~ 70 | |||||
| 16 | Mekanik Ömür | Zamanlar | 20000 | 10000 | |||
| 18 | Anma Kısa Devre Akım Kırma Zamanları | 50 | 30 | 20 | |||
| 19 | Fazlar Arası Merkez Uzaklığı | aa | 150, 210, 275 | ||||
