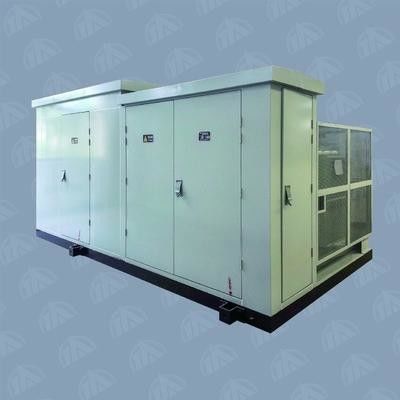

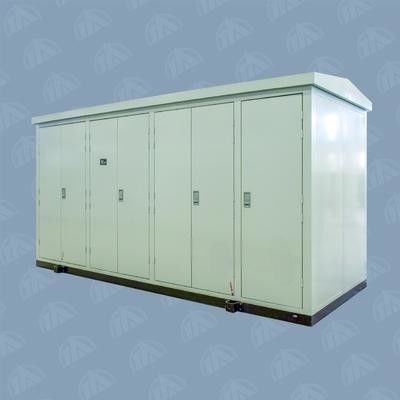

Rüzgar Enerjisi / Fotovoltaik nesil Paketlenmiş Güç dağıtım trafo merkezi

Rüzgar Enerjisi / PV Paketlenmiş Transformör Alt İstasyonu / Güç Dağıtım Alt İstasyonu

Özet:

YBT13 Serisi PV ve Rüzgar Enerjisi Özel Alt İstasyonu, rüzgar enerjisi ve fotovoltaik üretim talebini karşılamak için şirketimiz tarafından araştırılmıştır.kompakt yapı, güvenilir performans, kolay bakım, vb.

Özellikleri:

1Kapalı yapı.

A. Alt istasyonun çerçevesi: kanal çelik ve açı çelik.

b. kapalı yerAteriyeller:Soğuk olarak yuvarlanmış çelik levha, paslanmaz çelik levha, kompozit renk levha veya alüminyum alaşım levha.

c. Her bölgeyi izole etmek için çelik plakalar kullanılır ve aydınlatma cihazı ile donatılır.

Çatı: ısı radyasyonunu etkili bir şekilde önlemek için iki katlı yapı.

e. Transformör odası açık tip ve kapalı tip olarak ayrılır.The radiator is located outdoor for the open structure While the closed type structure has a separate room where an automatic air exhausting device is provided to control the temperature in transformer room.

f. Ev kapıları: düşük sıcaklık ortamında iyi bir mühürleme etkisi sağlayabilen düşük sıcaklıklı tipde mühürleme şeridi.

Alt istasyonun yüzeyindeki boya, ultraviyole ışınlarından kaynaklanan bozulmayı etkili bir şekilde geciktebilmesi için yüksek sıcaklıkta fırın lac ile işlenir.

2. HV Birimi

1. Mİsteğe göre çeşitli kombinasyonlar yapılır.HXGT16-40.5, XGT5-40.5 ve HXGT10-40.5 anahtarları.

2HXGT16-40.5 devreyi, rüzgar enerjisi ve fotovoltaik enerji üretimi için FT16-40.5R tipi yük devreyi-fiyuz kombinasyon devreyi ile donatılmıştır.

c. VT16-40.5 devre kesici ile donatılmış XGT5-40.5 devre kesici.

d. Değiştirme cihazı, işletim ve bakım güvenliğini sağlamak için yanlış çalışmayı önlemek için tam işlevlere sahiptir.

3- Transformör birimi.

a. Transformör S11 tipi yağlı veya SCB11 kuru tipli transformör kullanır.

b. Transformör odasında doğal havalandırma iyi ya da otomatik kontrol fanı ile rüzgarın tükenmesi ile transformör odasında sıcaklık düşürülebilir.

c. LV tarafındaki terminaller ve basbar arasında yumuşak bağlantı kullanılır, bu da transformatörün LV kabuğunu ezilmekten ve yağ sızıntısından etkili bir şekilde koruyabilir.

4. LV Birimi

a. LV devre değiştiricilerinde TANW1 serisi akıllı CB ve TANM1 serisi MCCB veya müşterilerin isteği üzerine belirlenmiş üreticinin ürettiği CB kullanılır.

B. Perde şeması kullanıcının gereksinimlerine göre tasarlanabilir.

5Dağıtım Ağı Otomasyon Birimi

a. Otomatik terminal ekipmanı, Tianan Grubu'ndan TA-D20 türüdür, tasarımı rüzgar enerji istasyonu çalışması için zorlu ortamı dikkate alarak optimize edilmiştir.

b. Ürün, çevre sıcaklığına uyum sağlama, çift fiber optik halka ağının iletişim fonksiyonuna, müdahale karşıtı güçlü yeteneğine, şok geçirmezliğine sahiptir.Nemden koruma ve gök gürültüsüne karşı koruma, ve düşük güç kaybı.

c. Ürün ölçüm kontrolü, pil olmayan koruma ve veri işleme, alarm izleme ve anormallik tespiti ve iletişim işlevlerine sahiptir.

6. kesintisiz güç kaynağı güç için özel

a. Alt istasyon, Tianan Group tarafından üretilen rüzgar enerjisi için özel TA-UP01/TA-UP02 kesintisiz güç kaynağı ile donatılmıştır.

b. Ürün çevreye uyum sağlama, şok ve müdahaleye direnme ve geniş stabil volt aralığına sahiptir.

Parametreler:
