SF6 ile Dolu Açık HV Porselen Stanchion Tipi Vakum Kesici

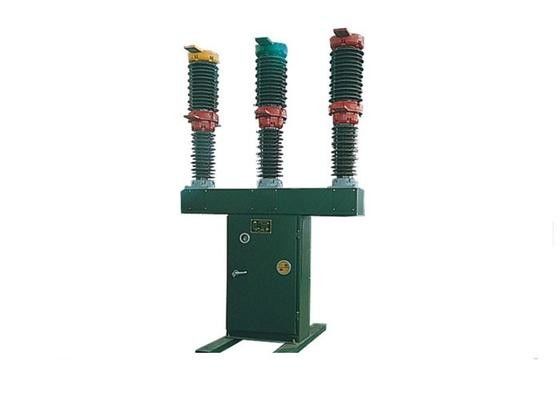

Büyük resim : SF6 ile Dolu Açık HV Porselen Stanchion Tipi Vakum Kesici

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Tianan Electric
Sertifika:	VDE ISO9001-2000 CE
Model numarası:	ZW30-40.5 / 2000-31,5

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 ADET
Fiyat:	Pending
Ambalaj bilgileri:	Ahşap durumda
Teslim süresi:	35 iş günü
Ödeme koşulları:	L/c, D/A, D/P, T/T, MoneyGram, Western Union
Yetenek temini:	1000 ADET / yıl

İletişim

Detaylı ürün tanımı

Rakım:

deniz seviyesinden 3.000 metreye kadar

Anma akımı:

2000A

Nominal Kısa Süreli Sürekli Süre:

İsimlendirilmiş voltaj:

40.5 kv

Vurgulamak:

Kapalı vakumlu devre kesici

yüksek gerilim vakumlu devre kesici

SF6 ile doldurulmuş dış mekan HV porselen Stanchion tipi vakumlu devre kesici

Genel bakış

ZW30-40.5/2000-31.5 açık hava HV vakumlu devre kesici (bundan sonra ZW30-40.5 olarak adlandırılır) 40,5KV nominal voltajlı güç sisteminde kullanılabilir,Endüstriyel ve madencilik işletmelerindeki ekipmanları korumak için 2000A ve üç fazlı AC 50Hz dereceli akım, elektrik santralleri ve alt istasyonları, sık çalışan işyerlerinde bağlantı kesicisi olarak kullanılabilir.
Bu ürün, GB1984-89 AC HV devre kesicisi, IEC56 HV AC devre kesicisi ve JB3385-1996 3.6-40.5KV İç mekan AC HV vakum devre kesicileri standartlarına uyuyor.

Parametreler

- Hayır, hayır.	Adı			Birim	Değer
1	İsimlendirilmiş voltaj			KV	40.5
2	Adet yalıtım seviyesi	1 dakikalık güç frekansı, gerilimi kaldırır.	Kuru Test (kırık, fazdan faz, yere)		95*
			Islak test (toprağa, dış yalıtım)		80*
		Yıldırım çarpması gerilimine dayanır (peak)			185*
3	Rütbeli akım			A	2000
4	Adlık kısa devre kesme akımı			kA	31.5
5	Nitelikli kısa süreli üretim akımı ((peak)				80
6	Belirli çalışma sırası			0-0.3sCO-180s-CO
7	Faz dışı nominal kırma akımı			kA	8
8	Tek kondansatör bankasının nominal kırma akımı			A	630
9	Kısa devre nominal süresi			s	4
10	Nitelikli kısa devre kesme akımı kesme süreleri			Zaman	20
11	Yaylanma süresi			ms	<20
12	Toplam kırılma süresi			ms	≤ 85
13	Mekanik dayanıklılık (CO)			Zaman	10000
14	Gaz yüklü nominal basınç	TD-40.5W/2000-31.5 ((K) vakum yay söndürme odası kullanıldığında SF6 ile doldurma		Mpa	0.02 ((20°C)
		TD-40.5W/2000-31.5 ((K) vakum yay söndürme odası kullanıldığında kuru hava veya yüksek saflıklı nitrojenle doldurma
15	Yıllık gaz sızıntısı oranı			%	≤ 1
16	Vakum arklı odanın vakum derecesi	Fabrikadan taze.		Baba.	≤1.33X10^-3
		Depolama süresi 20 yıl			< 6.6X10^-2

SF6 ile Dolu Açık HV Porselen Stanchion Tipi Vakum Kesici 0
