Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Koruma derecesi: | IP4X | Instatllation: | açık |
|---|---|---|---|
| Gerilim: | 12 kV / 15 kV | YG birimi: | RMU (aerogenez / basınçlı hava / vakum / SF6 tipi) / LBS, içindeki sigorta |
| LV birimi: | Yeni tip ACB (yüksek kesme kapasitesi ve iyi koruma kapasitesi.) | Muhafaza malzemeleri: | alüminyum alaşımlı levha, çelik pate, bileşik levha |
| Voltaj seviyesi: | Orta Gerilim | Yükleme: | Sabit |
| Vurgulamak: | yağlı dağıtım transformatörü,paketlenmiş trafo trafo merkezi |
||

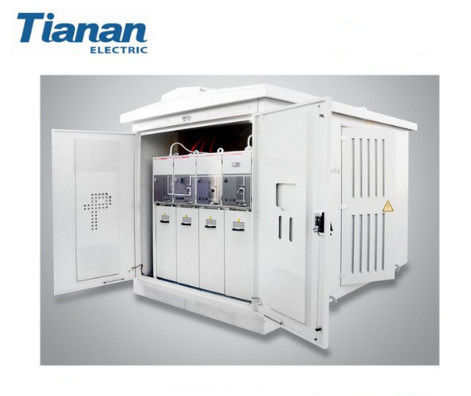

15kV Paket Kompakt Trafo Merkezi Dış Entegre Trafo Merkezi
Özellikler:
ZBW1-15 serisi paket trafo merkezi üç bölümden oluşmaktadır: trafo odası, yüksek gerilim odası ve alçak gerilim odası.
1. Yüksek voltaj tarafları, LBS ile donatılmış HXGN serisi RMU (aerogenez tipi, basınçlı hava tipi, vakum tipi veya SF6 tipi) ile donatılmıştır, içeride sigorta (gerekirse CB takılabilir).
2. LV tarafı, yüksek kesme kapasitesi ve iyi koruma kapasitesine sahip yeni tip ACB'yi benimser.
3. Trafo odası, yağa batırılmış veya kuru tip trafoyu kullanır.
4. Çürük malzemeler, alüminyum alaşımlı levha, çelik pate, bileşik levha vb. Gibi muhafaza malzemeleri olarak kullanılabilir. Çatı, ısı radyasyonuna karşı koruyan çift katmanlıdır.
5. İçeride, soğutma ekipmanı ve yoğuşma önleyici ekipman vardır.
Parametreler:
| Öğeler | birim | Parametreler | |
| Yüksek Gerilim Parçası | Anma gerilimi | kV | 15 |
| Orantılı frekans | Hz | 50/60 | |
| Ana bara anma akımı | bir | 630 | |
| 1mm güç frekansı dayanma gerilimi (toprağa ve fazlar arasında / kopma kesilmesi) | kV | 50/65 | |
| Yıldırım darbesine dayanma gerilimi (toprağa ve fazlar arasında / kopma kırılması) | kV | 95/110 | |
| Anma kısa süre dayanım akımı | kA / s | 25/2 | |
| Anma tepe dayanım akımı | kA | 63 | |
| Anma kısa sürede akım | kA | 50 | |
| Anma transfer akımı | bir | 1500 | |
| Sigorta akımı kesme | KA | 31.5 / 40 | |
| Alçak Gerilim Parçası | Anma gerilimi | V | 400 |
| Ana devrenin anma akımı | bir | 100-4000 | |
| Anma sınırlayıcı kısa devre kesme yeteneği | kA | 80 | |
| Anma çalışma kısa devre kesme yeteneği | KA | 50 (65) | |
| Anma kısa süre dayanım akımı | kA / 1s | 50 (65) | |
| Şube akımı, dengeleme kapasitesi | Kullanıcıların ihtiyaçlarına göre | ||
| transformatör | Değerlendirilmiş kapasite | kVA | 30-2000 |
| Empedans gerilimi | % | 4 / 4,5 | |
| Dokunarak aralığı | % | ± 2 x 2.5 ± 5 | |
| Bağlantı sembolü | Y, yn0 D, yn11 | ||
| dava | Muhafaza koruma seviyesi | IP23 | |
| Ses seviyesi | dB | ≤50 |
