40,5 Kv Sf6 RMU Şalt Gaz Yalıtımlı Kombine Aparatlı 3 Üniteli

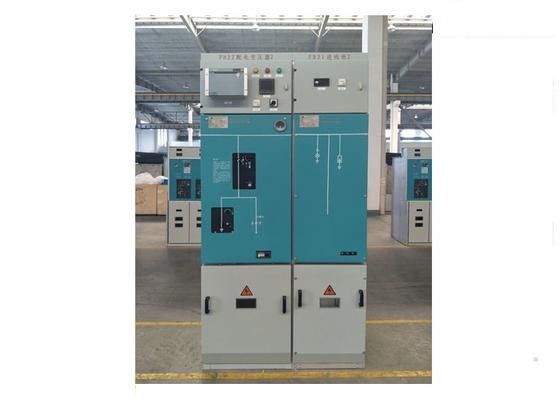

Büyük resim : 40,5 Kv Sf6 RMU Şalt Gaz Yalıtımlı Kombine Aparatlı 3 Üniteli

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	TIANAN Electric
Sertifika:	VDE, CCC, ISO9001:2000, IEC 60265-1, IEC 6227-1
Model numarası:	HXGT10-40.5 / 630

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1Unit
Fiyat:	Pending
Ambalaj bilgileri:	Ahşap durumda
Teslim süresi:	45 iş günü
Ödeme koşulları:	L / C, T / T, D / A, D / P, Western Union
Yetenek temini:	Yılda 5000 setleri

İletişim

Detaylı ürün tanımı

Rakım:

3000m'ye kadar

İsimlendirilmiş voltaj:

Anma akımı:

Sigorta derecelendirilmiş akım:

Vurgulamak:

gaz yalıtımlı şalt

yüksek gerilim elektrik şalt

40.5Kv Sf6 RMU Anahtar 3 üniteden oluşan gaz yalıtımlı kombinasyon cihazı

Teknik özellik:

a. Yük anahtarı, yük anahtarı + sigorta kompozit cihazı ve devre kesici fonksiyon ünitesi ile donatılmış, işlevi çok eksiksiz.

Seçim için çok fonksiyonel ortak kutu tipi ve harici basbar uzatma tipi vardır, çoklu şema esnek kombinasyon fark edebilirsiniz.
c. Küçük hacim, hafif ağırlık, bir tek için en az hacim 500 * 1000 * 1750 mm'dir. Taşıma, taşımak ve kurulum için uygundur.
d. Rüzgar jeneratörü kulesi gibi alan talepinde yüksek olan yerler için uygundur.
E. Kolay çalıştırma, güvenli kullanım, uygun bakım, anahtar cihazı bakım yapmadan 30 yıl hizmet verebilir.
f. Değiştirici, açık canlı parça olmadan omniseal olarak tasarlanmıştır ve sert ortamda uzun süre çalışabilir.

Parametreler:

Adı	Birim	Parametreler
Adlık Voltaj	KV	40.5	24
Rütbeli Akım	A	630 1250 2000 2500
Belirli Sıklık	Hz	50/60
Rütbeli Güç Frekansı Voltajı Dayan (1 dakikalık)	V	95	65
Rated Lightning Impulse Voltajı Dayanır	V	185	125
Nitelikli Kısa devre kesme akımı	kA	20 25 31.5
Nitelikli kısa devre üreten akım	kA	50 63 80
Rated kısa süreli dayanıklı akım	kA	20 25 31.5
Rated Peak Dayanıklı Akım	kA	50 63 80
Kısa devre nominal süresi	s	4
Koruma Sınıfı (Gazla Dolu Koruma Sınıfı/HV Kabinesi)		IP67/IP4X
Her fazın ana devre direnci	μΩ	≤ 250
SF6 Gaz nominal çalışma basıncı (20°C'lik gösterge basıncı)	Mpa	0.05
SF6 Gazın Asgari Çalışma Basıncı (20°C'lik gösterge basıncı)	Mpa	0.02
SF6 Gaz Yıllık Gaz Sızıntı Hızı	%	≤ 1
Yardımcı devrenin nominal çalışma voltajı	V	DC110/220
Kaplama Boyutu (AçıklıkDerinlikYükseklik)	mm	(600 ¢1200) * 1400 * 2500

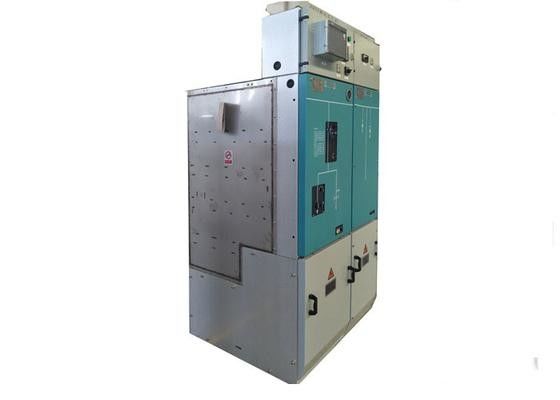

40,5 Kv Sf6 RMU Şalt Gaz Yalıtımlı Kombine Aparatlı 3 Üniteli 0
