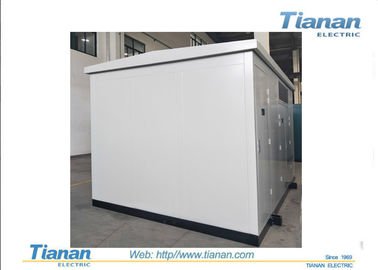

Rüzgar Enerjisi ve PV Üretimi için 35kV Paket Entegre Kompakt Trafo Merkezi

15kV Paket Kompakt Trafo Merkezi Dış Entegre Trafo Merkezi

1. Muhafaza Yapısı

a. Trafo merkezi çerçeve çelik ve köşebent çelikten imal edilmiştir, mekanik ve sert bir şekilde yeterince dayanıklıdır.

b. Muhafaza malzemeleri soğuk haddelenmiş çelik levha, paslanmaz çelik levha, kompozit renk levhası veya alüminyum alaşımlı levha olabilir.

c. Her bölmeyi izole etmek için çelik plakalar kullanılıyor ve trafo merkezinde aydınlatma cihazı bulunuyor.

d. Çatı, ısı yayılımını etkili bir şekilde önleyebilen çift katlı bir yapıdır.

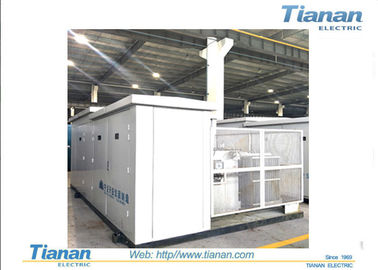

e. Trafo odası, açık tip ve kapalı tip olarak ayrılmıştır. Transformatör radyatörü, açık bir ısı için etkili bir şekilde dağıtmak için doğal rüzgarı kullanabilen açık yapı için dış mekana yerleştirilmiştir. Kapalı tip yapı için trafo, trafo odasındaki sıcaklığı kontrol etmek için otomatik bir hava tahliye tertibatının bulunduğu ayrı bir odaya sahipken.

f. Trafo merkezinin konut kapıları, düşük sıcaklık ortamında iyi sızdırmazlık etkisi sağlayabilen düşük sıcaklık tipi sızdırmazlık şeridi kullanır.

g. Trafo merkezinin yüzeyindeki boya, ultraviyole ışınından kaynaklanan bozulmayı etkili bir şekilde geciktirebilmesi için yüksek sıcaklıkta pişirme verniği ile kaplanır.

h. Muhafaza ortam ortamıyla koordine etmek için birçok renge boyanabilir.

2. YG Ünitesi

a. Tianan Grubu tarafından üretilen HXGT16-40.5, XGT5-40.5 ve HXGT10-40.5 şalt cihazları, HV odasında kompakt yapıya sahip, kolay bir kombinasyonla sağlanmaktadır. Kullanıcı istekleri halinde çeşitli kombinasyonlar yapabilir.

b. Rüzgar enerjisi ve fotovoltaik enerji üretimi için FT16-40.5R tipi yük şalter sigorta kombine şalter ile donatılmış HXGT16-40.5 şalt. Şalt, küçük hacimli, kompakt yapı, basit kullanım, uygun bakım, kullanımda güvenlik avantajlarına sahiptir.

c. VT16-40.5 devre kesici ile donatılmış XGT5-40.5 şalt, yüksek kesme kapasitesi, kompakt yapı, üstün performans, yüksek güvenilirliğe sahiptir.

d. Şalt işletimi ve bakım güvenliğini sağlamak için yanlış işleyişin önlenmesi için tam bir işleve sahiptir.

3. Trafo Ünitesi

a. Transformatör düşük kayıplı S11 tipi yağlı transformatör veya SCB11 tipi kuru tip transformatör kullanır.

b. Trafo küçük hacimli, uygun bakım avantajlarına sahiptir.

c. Trafo odasındaki doğal havalandırma iyidir veya trafo odasındaki sıcaklık, rüzgarın otomatik kontrol fanı ile tüketilmesiyle azaltılabilir.

d. Transformatörün LV burcunu ezilme ve yağ sızıntısından etkili bir şekilde koruyabilen LV tarafındaki terminaller ile bara arasında yumuşak bağlantı kullanılır.

4. LV Ünitesi

a. LV şalt tesisi, TANW1 serisi akıllı CB ve TANM1 serisi MCCB'yi veya müşterinin isteğine göre belirlenmiş üretici tarafından üretilen CB'yi kullanır.

b. Perde düzeni, kullanıcının ihtiyacına göre tasarlanabilir.

5. Dağıtım Ağı Otomasyon ünitesi

a. Otomatik terminal ekipmanı Tianan Grubu'ndan TA-D20 tipidir, tasarımı rüzgar enerjisi trafo merkezinin çalışması için zorlu ortamlar dikkate alınarak optimize edilmiştir.

b. Ürün, ortam sıcaklığını, çift fiber optik halka ağının iletişim işlevini, güçlü parazit önleyici, darbeye dayanıklı, neme dayanıklı ve gök gürültüsünün yanı sıra düşük güç kaybı uyarlama yeteneğine de sahiptir .

c. Ürün, ölçüm kontrolü, akü dışı koruma ve veri işleme, alarmları izleme ve anormallik algılama ve iletişim fonksiyonlarına sahiptir.

6. Güce özel Kesintisiz Güç Kaynağı

a. Trafo Merkezi Tianan Grubu tarafından üretilen rüzgar enerjisine özel TA-UP01 / TA-UP02 kesintisiz güç kaynağı tesis edildi.

b. Ürün çevreye uyum sağlama, şok ve parazitlere karşı dirençli ve çok çeşitli stabilivolte sahip olma yeteneğine sahiptir.
