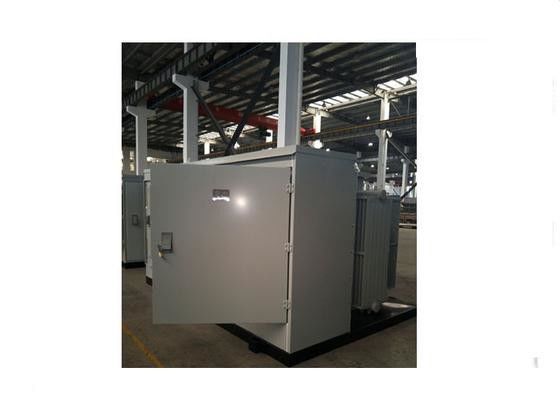

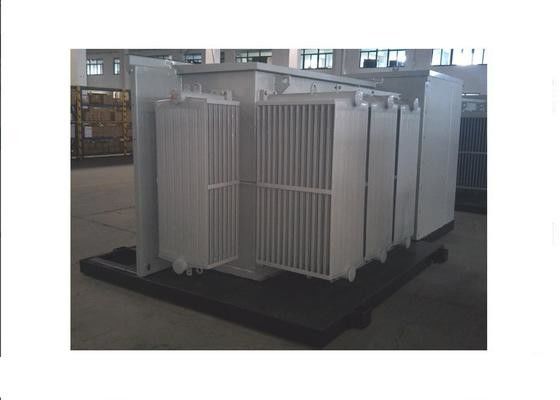

35kv Kombine Kompakt Trafo Merkezi, Rüzgar Enerjisi Üretimi İçin

Rüzgar Enerjisi Üretimi / Elektrik Enerjisi Ekipmanı için 35KV Kombine Transformör

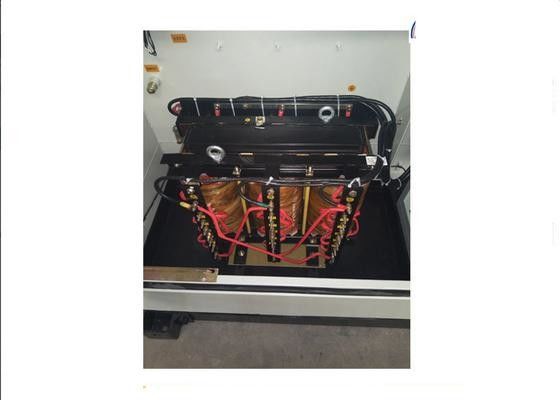

Rüzgar enerjisi üretimi için ZGS-Z.F-□/35 serisi kombinasyon transformatörü, destek transformatörünü, HV sigortasını, yük anahtarını,LV anahtarı ve ilgili yardımcı destek ekipmanları tek bir tam birim içindeRüzgar üreten setten 0,69kv voltajın 35kv'ye yükseltilmesi ve 35kv kablo hattı ile çıkış gücünün yükseltilmesi için ideal bir destek ekipmanıdır.

1. Kombine voltaj
Sistem voltajı: 35kV
HV tarafındaki en yüksek çalışma voltajı: 40.5Kv
HV tarafındaki nominal voltaj: 38.5kV,36.75kV,35kV
LV tarafındaki nominal voltaj: 0.69kV,0.66kV
2. İsimlendirilmiş kapasite:900 kVA3350 kVA; veya müşteri talebi
3. HV Tapping Arası: ± 5% veya ± 2×2,5%
4Bağlantı grubu: Dyn11 veya Yyn0
5. Belirtilen frekans: 50Hz
6İzolasyon seviyesi
-35 kV transformatörün HV tarafı:
Güç frekansı, gerilimi kaldırır: 85kV
Yıldırım çarpması en yüksek gerilimi kaldırır: 200/220kV
- Transformör tarafı:
Güç frekansı, gerilimi kaldırır: 5kV
7Müşterinin isteğine göre kabine kondansasyon kontrolörü veya diğer yardımcı ekipman eklenebilir.
