Açık kablo şube kutusu Metal kapalı yeşil renk dağıtım panosunu bağlayın

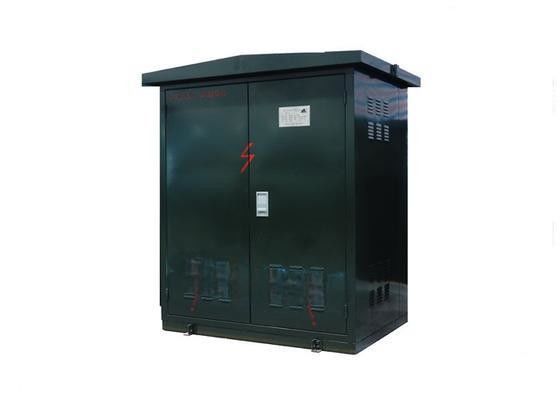

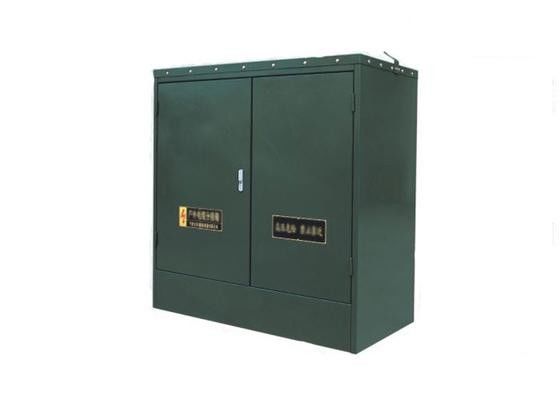

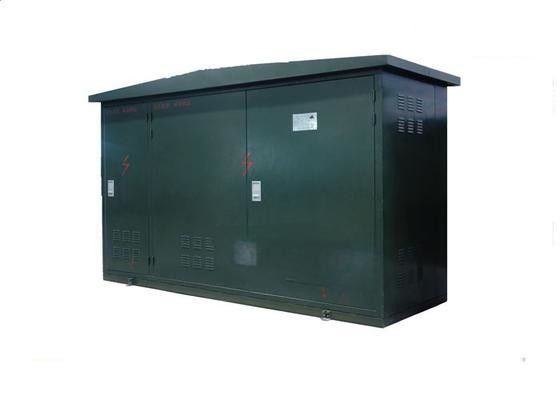

Büyük resim : Açık kablo şube kutusu Metal kapalı yeşil renk dağıtım panosunu bağlayın

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	TIANAN Electric
Sertifika:	ISO9001:2000, VDE, CCC
Model numarası:	DFT6-12

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1set
Fiyat:	Pending
Ambalaj bilgileri:	Çıplak
Teslim süresi:	45 çalışma günleri
Ödeme koşulları:	L/C, T/T, D/P, D/A
Yetenek temini:	2000Sets her yıl

İletişim

Detaylı ürün tanımı

İsimlendirilmiş voltaj:

AC Metal Ele edilmiş Elektrik:

Yeşil

Boyut:

3 uint

Anma akımı:

Vurgulamak:

paketlenmiş trafo merkezi

elektrik dağıtım istasyonu

Ac Metal kapalı Dış Kablo şubesi, Bağlama dağıtım dolabı

Genel bakış

DFT6-12/24 serisi- Evet.Elektrik enerjisi alıyor ve dağıtıyor.Açık yüzük ana ünitesi, kablo ile elektrik enerjisini aktaran, kablo devresini açık havada bağlamak ve koparmak, dallamak ve devam etmek veya değiştirmek için kullanılan aktarım istasyonudur.Basit bir bağlantı yöntemi var., kolaylık, esneklik, tam yalıtım ve her yerden yapı, su geçirmezlik, korozyona dayanıklılık, kirliliğe karşı, bakımsızlık ve güvenlik.

Servis durumu
A. Yükseklik ≤1000m (deniz seviyesinden yukarı);
B. Oda sıcaklığı: -25oC~ +40oC;
C. Rüzgar hızı ≤34m/s
D. Yerin düzenli olarak sarsılmaması gerekir.

Ana teknik veriler
FN26-12/24 S'nin ana parametresiF6 yük anahtarı

Ürün	Birim	Parametreler	Parametreler
İsimlendirilmiş voltaj	KV	12	24
Rütbeli akım	A	630	630
Nitelikli kısa süreli dayanıklılık	kA/s	25/2	25/2
Rütbeli en yüksek dayanıklılık akımı	kA	63	63
Nitelikli kısa devre yapan akım	kA/zaman	50/2	63/2
1 dakikalık güç frekansı gerilimi kaldırır	KV	42	65
Şimşek çarpması gerilimi kaldırır	KV	75	125
Mekanik ömür	Zaman	10000	10000
SF6 gaz basıncı (yüzey basıncı 20'de)oC)	Mpa	0.04	0.04
Yıllık gaz sızıntısı oranı		≤% 1	≤% 1

Kablo konektörünün ana teknik parametresi

Ürün	Birim	Parametreler	Parametreler
İsimlendirilmiş voltaj	KV	12	24
Rütbeli akım	A	630 ve aşağı	630 ve aşağı
Kablo kesimi	mm2	25 ~ 400	35 ~ 400
Bağlantı noktasındaki direnç	μΩ	40	45
Kısmi taburcu	pC/kV	≤10/13	≤10/21.5
Nitelikli kısa süreli dayanıklılık	kA/s	20/3	25/2
Rütbeli en yüksek dayanıklılık akımı	kA	50	63
1 dakikalık güç frekansı gerilimi kaldırır	KV	42	65
Şimşek çarpması gerilimi kaldırır	KV	75	125
