Metal Kaplı Yüksek Gerilim Şalt 40.5kv 24kv Kapalı Gaz İçin Yalıtımlı Hücre

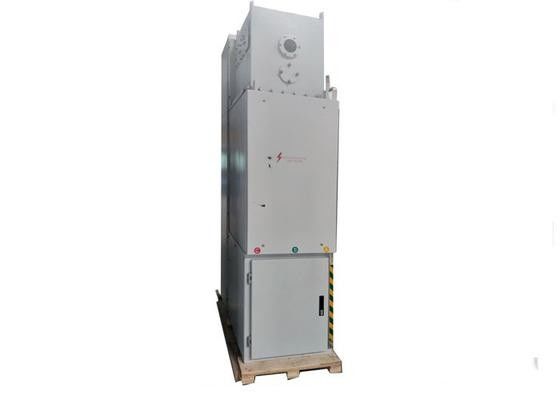

Büyük resim : Metal Kaplı Yüksek Gerilim Şalt 40.5kv 24kv Kapalı Gaz İçin Yalıtımlı Hücre

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	TIANAN ELECTRIC
Sertifika:	GB/T11022-1999 , GB3906-2006C-GlS.
Model numarası:	XGN49-40.5

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1Unit
Fiyat:	Pending
Ambalaj bilgileri:	AHŞAP KASALAR
Teslim süresi:	45 çalışma günleri
Ödeme koşulları:	T / T, D / P, L / C, D / A, Batı Birliği
Yetenek temini:	Yılda 5000 birim

İletişim

Detaylı ürün tanımı

Kabuk malzemesi:

Alüminyum alaşımı

Anma akımı:

İsimlendirilmiş voltaj:

40.5kV (24kV)

Uygulama alanı:

Enerji santrali, transformatör trafo merkezi vb.

Vurgulamak:

yüksek gerilim elektrik şalt

gaz yalıtımlı şalt

İçerideki gaz yalıtımlı kabin Metal - Kapalı Anahtar C - GIS

Genel bakış

XGN49-40.5 İç mekan gaz yalıtımlı metal kaplama anahtarları (bundan sonra "gaz yalıtım cihazı" olarak adlandırılır)C-GIS) Çin Enerji Endüstrisi Federasyonu Longyuan Enerji Araştırma Enstitüsü'nün teknolojik tanıtımı temelinde araştırılan, geliştirilen ve üretilen yüksek teknoloji ürünüdür.

Hizmet ortamı durumu:
Hava sıcaklığı: Max: +40, Min: -25 (ortalama 24 saatte 35'ten fazla değildir)
Deniz seviyesinden yükseklik: <= 3000m
Hava nemliliği: 24 saat içinde ölçülen ortalama göreceli nemlilik% 95'ten fazla değildir, aylık ortalama göreceli nemlilik% 90'dan fazla değildir,24 saat içinde ölçülen ortalama su buharı basıncı 2'den fazla değildir..2kPa, aylık ortalama su buharı basıncı 1,8 kPa'dan fazla değildir.
Sık sık şiddetli titreşim olmadan
İkincil sistemin endüksiyon elektromanyetik müdahale aralığı 1.6kV'den fazla değildir.
Yukarıdan dışlanan koşullar üreticilerle müzakere edilmelidir.

Parametreler

Ürün		Birim	Parametreler
İsimlendirilmiş voltaj		KV	40.5
Rütbeli akım		A	5~1250
İsimlendirilmiş sıklık		Hz	50
İsimlendirilmiş güç frekansı, gerilimi kaldırır (1 dakikalık)	Aşama aşamaya, aşama dünyaya	KV	95
	İzolasyon mesafesi		110
Rated Yıldırım dürtüsü gerilimi karşılamak	Aşama aşamaya, aşama dünyaya	KV	185
	İzolasyon mesafesi		215
1 dakikalık güç frekansı yardımcı kontrol devresinin gerilimine dayanır		V	2000
Kısayol kırma akımı (effektif değer)		kA	20 25 31.5
Nitelikli kısa devre yapma akımı (pik saat)		kA	50 63 80
Nitelikli kısa süreli dayanıklılık		kA	20 25 31.5
Rütbeli en yüksek dayanıklılık akımı		kA	50 63 80
Kısayol tutma süresi		s	4
Koruma dereceleri			IP67/IP4X
Her faz ana dönüş devresinin direnci		μΩ	≤ 250
SF6 gaz basıncı (20°C)		Mpa	0.05
Min SF6 gaz basıncı (20°C)		Mpa	0.02
SF6 gaz kaybı oranı		%	≤ 1
Yardımcı kontrol devresinin nominal voltajı		V	DC110/220,AC220
Boyutlar (Açıklık × Derinlik × Yükseklik)		mm	(600~1200) ×1400×2650

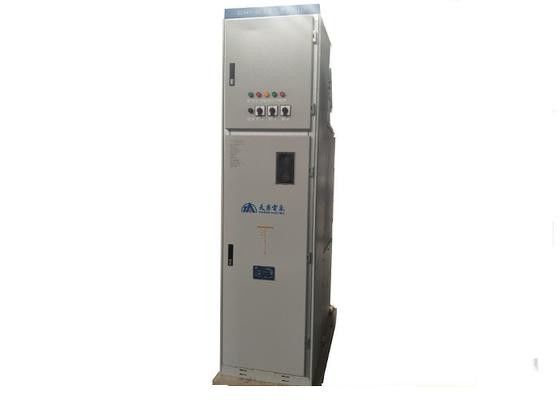

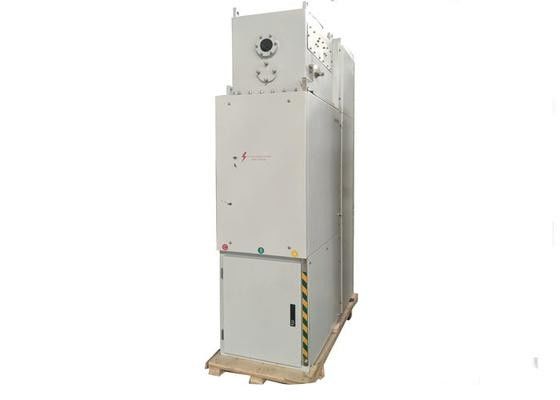

Resim

Metal Kaplı Yüksek Gerilim Şalt 40.5kv 24kv Kapalı Gaz İçin Yalıtımlı Hücre 0
