40.5KV Dış Çerçeve - Tip SF6 Devre Kesici / Yüksek Hızlı Hava Devre Kesici

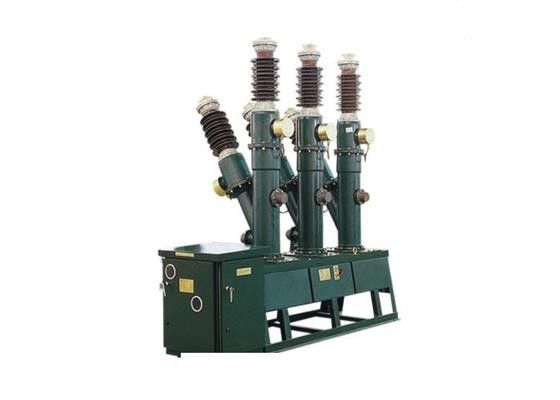

Büyük resim : 40.5KV Dış Çerçeve - Tip SF6 Devre Kesici / Yüksek Hızlı Hava Devre Kesici

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Tianan Electric
Model numarası:	LW8-40.5

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1set
Fiyat:	Pending
Ambalaj bilgileri:	AHŞAP KASALAR
Teslim süresi:	35 iş günü
Ödeme koşulları:	T/T, L/C, D/A, D/P
Yetenek temini:	1000Sets Başına Yılı

İletişim

Detaylı ürün tanımı

Görev:

Aşırı Akım Koruması

Anma akımı:

İsimlendirilmiş voltaj:

40.5 kv

Mekanik Dayanıklılık:

5000 Zaman

Vurgulamak:

yüksek gerilim vakumlu devre kesici

hv devre kesici

40.5KV Dış Çerçeve - SF6 Tipi Devre Kesicisi / Yüksek Hızlı Hava Devre Kesicisi

Genel bakış

LW8-40.5 Tipi Dış AC HV SF₆Çevre kesicisi, bir tür dış mekan HV elektrikli ekipman, üç fazlı, AC 50Hz. Sadece 35kV güç iletim ve dağıtım sistemi için kontrol ve koruma için değil,aynı zamanda devre kesici bağlama ve açma ve kapanma kapasitör bankası için, aynı zamanda akım transformatörü ile donatıldığında ölçüm ve koruma için.

Bu devre kesici, CT14 tipi yaylı çalışma mekanizması ile donatılmıştır ve GB1984-89 ve IEC56 standardının gereksinimlerine uygundur.

Uygulama ortamı
a. Yükseklik 1000m'den fazla olmamalıdır.
b. Çevre sıcaklığı: -30oC - + 40oC, 24H ortalama değeri 35oC'den fazla olmamalıdır;
nispi nem: günlük ortalama değer% 95'ten fazla olmamalı, aylık ortalama değer% 90'dan fazla olmamalı,
d. Rüzgar hızı: 35km/s'den fazla değil
e. III derece kontaminasyon durumu, porselen kabuk sürüklenme mesafesi 1050 mm olmalıdır (nominel sürüklenme oranı 25mm/kV'den az olmamalıdır);
Çevre havası yanıcı malzemelerden, patlama tehlikesi, kimyasal koroziv ve yoğun sarsıntılardan arındırılmalıdır.

Tablo 1

- Hayır, hayır.	Ürün		Birim	Parametreler
1	İsimlendirilmiş voltaj		KV	40.5
2	Adet yalıtım seviyesi	1 dakikalık güç frekansı, gerilimi kaldırır.	KV	185/215 (kırık)
2	Adet yalıtım seviyesi	Şimşek çarpması gerilimi kaldırır	KV	95/118 (kırık)
3	Rütbeli akım		A	2000
4	Mekanik dayanıklılık		zaman	5000
5	SF6 gazının nominal basıncı ((20oC metre basıncı)		Mpa	0.45
6	Kilitleme basıncı (20oC metre basıncı)		Mpa	0.40
7	En düşük ortam sıcaklığı		oC	-30
8	Adlık kısa devre kesme akımı		kA	31.5
9	Nitelikli kısa devre yapma akımı ((peak)		kA	80
10	İsimlendirilmiş kısa süreli dayanıklılık akımı (sıcak akım)		kA	31.5
11	İsimlendirilmiş en yüksek dayanıklılık akımı (dinamik akım)		kA	80
12	Faz dışı nominal kırma akımı		kA	7.9
13	Adlık kısa devre kesme akımının kesme süreleri:		zaman	16
14	Kapatma saati		s	≤0.1
15	Açık saatler		s	≤0.06
16	Belirli işlem sırası			O-0.3s-CO-180s-CO
17	Tek kondansatör grubunun nominal kırma/açma akımı		A	400
18	Kısa devre akımının son zamanı		s	4
19	SF6 sızıntı oranı (yıllık)			≤ 1
20	Nem SF6 gazının içeriği ((20oC)		Ppm ((v/v)	≤ 150
21	Bahçenin işletim mekanizmasının nominal çalışma voltajı
	Kapatma ve açma sargılarının voltajı		V	AC 220, 380 DC:48, 110, 220
	Enerji depolama motorunun voltajı		V	AC 220 DC 220
22	SF6 gazının ağırlığı		Kilo	8
23	Devre kesicisinin ağırlığı (işleme mekanizması dahil)		Kilo	1400

Tablo 2

- Hayır, hayır.	Ürün	Birim	Teknik Gereksinimler	Test koşulları ve yöntemleri
1	Taşınabilir temas taşıyıcılarının yolculuğu	mm	95±2	Hareketli temas yolculuğunun ölçülmesi darawing12'e atıfta bulunur.
2	Bağlantılar arasındaki boşluk	mm	605±1.5	Hareketli ve sabit temas arasındaki açıklığın ölçümü çizim 12a'ya bakılır.
3	Üç fazlı açılış asinkroni	ms	≤3	Hareketli ve sabit temas arasındaki kutup mesafe farkının ölçümü, darawing'e başvurur14
4	Üç fazlı kapalı asinkronluk	ms	≤2	Hareketli ve sabit temas arasındaki kutup mesafe farkının ölçümü için çizime bakınız.
5	Ana döngünün direnci	μΩ	≤ 120	100A'da DC gerilim düşüş yöntemiyle ölçüm
6	Kontakların dokunma anında hızı	m/s	3.2±0.2	Adlık voltaj ve ölçüm yöntemi çizim 14'e atıfta bulunur.
7	Bağlantıların kopması anında hız	m/s	3.4±0.2	İsimlendirilmiş voltaj ve ölçüm yöntemi, çizim 15'e başvurur.
8	Mutfak yapımı	mm	10+0.5 -0.1	Bitiş durumunda çizim 6'ya bakın.
9	Yerleştirme boşluğu Mutfak yapımı	mm	1-2	Bitiş durumunda çizim 6'ya bakın.
10	Kısmi ücretlendirme 40.5kV 25.7kV	PC	20	İsimlendirilmiş gaz basıncında, kısmi bir enstrüman kullanarak iki çıkış telinin arasına 1 dakikalığına 40.5 kV yerleştirin, daha sonra 25.7 kV'ye düşün.
10	Kısmi ücretlendirme 40.5kV 25.7kV	PC	10
