132KV 16000KVA Patlama Dayanıklı Yapılandırılmış Dağıtım Transformörü Alt İstasyonu Kompakt Transformör Alt İstasyonu

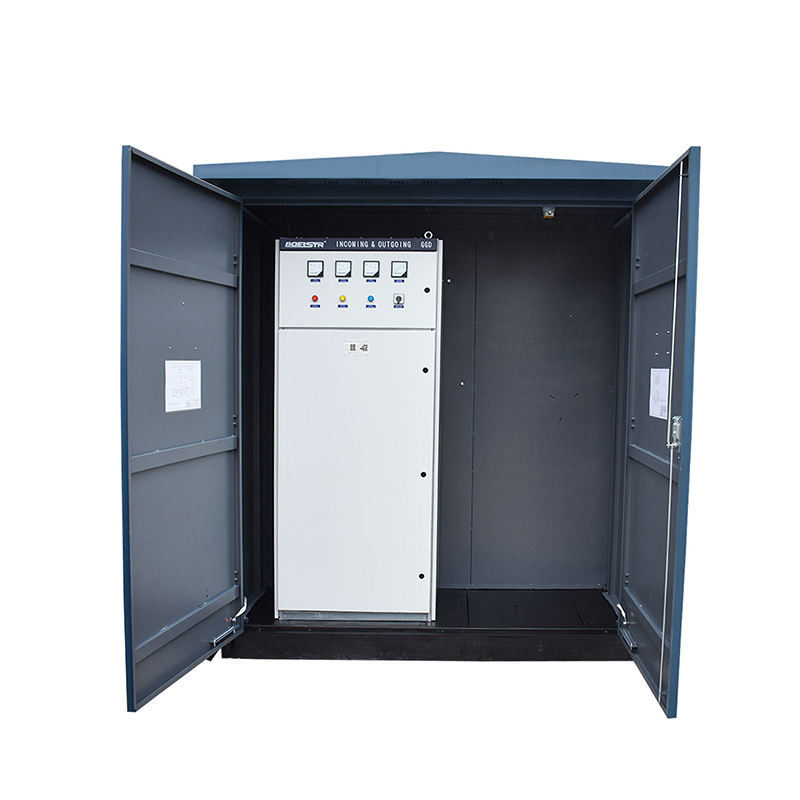

Büyük resim : 132KV 16000KVA Patlama Dayanıklı Yapılandırılmış Dağıtım Transformörü Alt İstasyonu Kompakt Transformör Alt İstasyonu

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Tianan Electric
Sertifika:	IEC
Model numarası:	CZBT1-132

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 ünite
Fiyat:	Pending
Ambalaj bilgileri:	Ahşap Karton
Teslim süresi:	45 gün
Ödeme koşulları:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Yetenek temini:	10000 birim/yıl

İletişim

Detaylı ürün tanımı

Sıklık:	50Hz	Özel durumlar:	Müşteriye bağlıdır
Sistem Gerilimi:	132KV 145Kv	Kapasite:	16000KVA
Ses seviyesi:	≤65 dB	Koruma doğruluğu:	5P20
Vurgulamak:	Patlama Korumalı Dağıtım Trafo Merkezi , Prefabrik Dağıtım Trafo Merkezi , Prefabrik güç dağıtım trafosu

132kV Prefabrik Dağıtım Trafosu Trafo Merkezi - Patlamaya Dayanıklı

Araca Monte Mobil Trafo Merkezi

Çin'in ilk araca monte hareketli trafo merkezi, Aralık 2008'de Irak'a teslim edildi. Bu 132kV gerilim sınıfı, 16.000KVA kapasiteli ürün tamamen bağımsız olarak araştırılmış, geliştirilmiş, tasarlanmış ve üretilmiştir.

Modüler Tasarım Yapısı

YG bölümü, ana trafo ve YG şalt cihazı odası olarak ayrılmıştır
YG şalteri, ana şalter olarak ZF10-145(L) kullanır, yarı römorka monte edilmiştir
YG tarafı şalt cihazı, kontrol gücü, DC paneli ve kontrol koruma cihazını içerir

Hizmet Koşulları

Ortam Koşulları

Rakım ≤ 1000m
Ortam sıcaklığı aralığı: -25℃ ila +40℃
Rüzgar hızı (dış mekan) ≤ 35m/s
Bağıl nem +25℃'de ≤ %90
Kurulum yeri yangın, patlama, kimyasal korozyon ve aşırı titreşimden uzak olmalıdır

Hareket Koşulları

Düz yol yüzeylerinde maksimum hız ≤ 30km/saat
Engebeli yol yüzeylerinde maksimum hız ≤ 10km/saat

Not: Yukarıdaki koşullar gereksinimleri karşılayamazsa, müşteriler çözüm için üreticiye danışabilir.

Teknik Özellikler

Genel Özellikler

Öğe	Birim	Parametre
Sistem gerilimi	kV	132
Anma gerilimi	kV	145
Anma frekansı	Hz	50
Anma akımı	A	2000, 1600
Anma 1dk güç frekansı dayanım gerilimi	kV	275
Anma yıldırım darbe dayanım gerilimi	kV	650
Anma kısa süreli dayanım akımı	kA	25, 31.5, 40
Anma kısa süreli dayanım süresi	s	3
Anma tepe dayanım akımı	kA	63, 80, 100

Devre Kesici Özellikleri

Öğe	Birim	Parametre
Sistem gerilimi	kV	132
Anma gerilimi	kV	145
Anma frekansı	Hz	50
Anma akımı	A	2000
Anma 1dk güç frekansı dayanım gerilimi	kV	275
Anma yıldırım darbe dayanım gerilimi	kV	650
Anma kısa süreli dayanım akımı / süresi	kA/s	40/4
Anma tepe dayanım akımı	kA	100
Anma kısa devre kesme akımı	kA	40
Anma kısa devre yapma akımı	kA	100
DC bileşeni	%	40
Anma çalışma dizisi		A _0.3s_ KAPA _180s_ KAPA
Açılma süresi	ms	35±5
Kapanma süresi	ms	105±15
Kesme süresi	ms	≤60
Kutuplar arası eşzamanlı olmama - Kapanma	ms	≤5
Kutuplar arası eşzamanlı olmama - Açılma	ms	≤3
Her kutup için kırılma no.		1
Mekanik dayanıklılık	Zamanlar	≥6000
Tam kapasite sürekli kesme zamanları	Zamanlar	≥20
SF6 gaz basıncı (20℃) - Anma değeri	MPa	0.60
SF6 gaz basıncı (20℃) - Alarm değeri	MPa	0.55
SF6 gaz basıncı (20℃) - Kilitleme değeri	MPa	0.50
SF6 gaz nem içeriği - Kabul değeri	PPm	≤150
SF6 gaz nem içeriği - Çalışma izin verilen değeri	PPm	≤300
SF6 yıllık gaz kaçak oranı	%	≤0.5
Her bir devre kesicinin toplam ağırlığı	kg	2000

Akım Trafosu Parametreleri

Akım Oranı	Anma Çıkış Kapasitesi VA	Ölçüm Doğruluk Seviyesi	Koruma Doğruluk Seviyesi
150/5	20	0.5	5P20
300/5	20	0.5	5P20
500/5	30	0.5	5P20
750/5	30, 40	0.5	5P20
1000/5	40, 50	0.5	5P20
1500/5	50	0.5	5P20
2000/5	50	0.5	5P20

Not: Devre kesiciye düz geçişli burç akım trafosu takılmıştır.

Parafudur Parametreleri

Öğe	Birim	Parametre
Sistem gerilimi	kV	132
Anma gerilimi	kV	150
Anma frekansı	Hz	50
Nominal deşarj akımı	kA	10
DC 1mA referans gerilimi	kV	≥245
Yıldırım darbe akımı altında artık gerilim (tepe)	kV	≤435
İşletme darbe akımı altında artık gerilim (tepe)	kV	≤370
Dik dalga darbe akımı altında artık gerilim (tepe)	kV	≤490

Nötr Nokta Parafudur Parametreleri

Öğe	Birim	Parametre
Sistem gerilimi	kV	132
Anma gerilimi	kV	90
Anma frekansı	Hz	50
Nominal deşarj akımı	kA	1.5
DC 1mA referans gerilimi	kV	≥140
Yıldırım darbe akımı altında artık gerilim (tepe)	kV	≤260
İşletme darbe akımı altında artık gerilim (tepe)	kV	≤240
Dik dalga darbe akımı altında artık gerilim (tepe)	kV	/

Alçak Gerilim Tarafı Şalt Ekipmanı Parametreleri

Öğe	Birim	Parametre
Sistem gerilimi	kV	11.5
Anma gerilimi	kV	12
Anma frekansı	Hz	50
Anma akımı	A	2000, 1600, 1250
Anma 1dk güç frekansı dayanım gerilimi	kV	42/48
Anma yıldırım darbe dayanım gerilimi	kV	75/85
Anma kısa süreli dayanım akımı	kA	40, 31.5, 25
Anma kısa süreli dayanım süresi	s	4
Anma tepe dayanım akımı	kA	100, 80, 63
Anma kısa devre kesme akımı	kA	40, 31.5, 25
Anma kısa devre yapma akımı	kA	100, 80, 63
Anma çalışma dizisi		A _0.3s_ KAPA _180s_ KAPA
Mekanik dayanıklılık	Zamanlar	≥10000
