110KV - Yükte 220KV Kademe Değiştirici Güç İletim Trafosu

Tüm ürünler

Kompakt Trafo Merkezi (74)

Mobil Trafo Merkezi (27)

Döküm reçine Kuru tip trafo (25)

Yağlı güç transformatörü (58)

Orta Gerilim Şalt (47)

Yüksek gerilim Şalt (40)

alçak gerilim şalt (34)

Yüksek Gerilim Devre Kesici (29)

Alçak Gerilim Devre Kesici (6)

Yük anahtarı (14)

Yüksek Gerilim Ayırma Şalteri (16)

Topraklama anahtarı (3)

Trafo Sigortası (7)

Akıllı Şebeke Cihazı ve Sistemleri (8)

Elektrikli ve Elektronik Seri Ekipman (3)

En iyi ürünleri

10 - 35KV Yağlı Tip Güç Trafosu

110KV - Yükte 220KV Kademe Değiştirici Güç İletim Trafosu

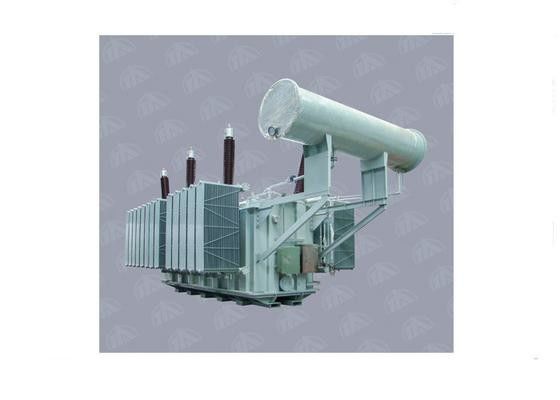

Büyük resim : 110KV - Yükte 220KV Kademe Değiştirici Güç İletim Trafosu

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Tianan Electric
Sertifika:	IEC ANSI IEEE
Model numarası:	SFZ63000 / 110KV

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 ADET
Fiyat:	Pending
Ambalaj bilgileri:	Dökme Gövde ve Tahta Sandıklarda Parçalar
Teslim süresi:	45 iş günü
Ödeme koşulları:	L / C, D / A, D / P, T / T, Western Union, MoneyGram
Yetenek temini:	Yılda 5000 setleri

İletişim

Detaylı ürün tanımı

sarma:

% 100 Cooper

Kapasite:

6300-63000kva

Sargı tipi:

İki rüzgârlı transformatör

Dokunma Değiştirici:

yük ve kapalı yükte

Vurgulamak:

yağ tipi trafo

güç iletim trafosu

110KV - 220KV yükleyici şırınga değiştiricisi güç iletim transformatörü

Özet:

220kV transformatör, 110kV transformatörünün tam katlanabilir plaka tank yapısını benimsemiş, yapısını daha rasyonel, tesis kurulumunu ve denetimini kolaylaştırmıştır.Uzun yıllık tasarım ve üretim deneyimlerimizi birleştirerekÜrünün güvenilirliği ve performansı uluslararası gelişmiş seviyeye ulaştı.

Sürekli iyileştirme ve değişim yoluyla ürünlerimiz düşük kayıp, düşük gürültü, düşük kısmi boşaltma, yüksek kısa devre dayanma kapasitesi, yüksek impedans,ve tamamen kapalı yapıSerisi, iki sarmal ve üç sarmal kapalı devre değişken güç transformatörünü, yüklü sarmal değişken transformatörü ve sarmal değişken otomatik transformatörü kapsar.

S10 serisi 110kV çift sarmalama, heyecanlanmayan kran değiştirme transformatörü

Türü	Voltaj ve musluk aralığı		Bağlantı	Yük kaybı yok (kW)	Yük kaybı (kW)	Yüksüz akım (%)	Bağımsızlık (%)	Boyut LxWxH (mm)
Türü	HV	LV	Bağlantı	Yük kaybı yok (kW)	Yük kaybı (kW)	Yüksüz akım (%)	Bağımsızlık (%)	Boyut LxWxH (mm)
S ((F) 10-6300/110	110 115 121 132 ±2 %2,5	6.3 6.6 10.5 11	YNd11	8	34	0.65	10.5	4090 x 2980 x 4750
S ((F) 10-8000/110				9.5	42	0.65		4140 x 3020 x 4780
S(F) 10-10000/110				11.2	48.5	0.64		4380 x 3080 x 4780
S(F) 10-12500/110				12.1	59	0.55		4700 x 4200 x 5000
S(F) 10-16000/110				16.0	73	0.5		3710 x 2880 x 4420
S(F) 10-20000/110				18.5	86	0.5		5250 x 3937 x 4260
S(F) 10-25000/110				21.3	98	0.5		5280 x 3980 x 4270
S(F) 10-31500/110				24.2	120	0.47		5300 x 4060 x 4310
S ((F) 10-40000/110				29.3	139	0.47		5410 x 4150 x 4330
S ((F) 10-50000/110				36	180	0.5		5900 x 4380 x 6100
S(F) 10-63000/110				40	217	0.5		6810 x 4520 x 5885
S(F) 10-75000/110				48	246	0.5		5970 x 4600 x 6500
S ((FP) 10-75000/110				39.2	248	0.5		6420 x 4437 x 6356
S ((FP) 10-80000/110				51.9	273	0.5		6980 x 4390 x 6435
S ((FP) 10-90000/110				53.2	283	0.4		12440 x 5200 x 6700
S ((FP) 10-150000/110		15.75		79.2	420	0.4		9410 x 3450 x 6213
S ((FP) 10-240000/110		13.8		141	601	0.4		8500 x 5750 x 6400

Türü	Voltaj ve musluk aralığı		Bağlantı	Yük kaybı yok (kW)	Yük kaybı (kW)	Yüksüz akım (%)	Bağımsızlık (%)	Boyut L xW xH (mm)
Türü	HV	LV	Bağlantı	Yük kaybı yok (kW)	Yük kaybı (kW)	Yüksüz akım (%)	Bağımsızlık (%)	Boyut L xW xH (mm)
S(F)Z10-6300/110	110 115 121 132 ±8 x 1.25%	6.3 6.6 10.5 11.	YNd11	8.5	35	0.55	10.5	4940 x 3710 x 4620
S(F) Z10-8000/110				10.5	43	0.55		5010 x 3770 x 4680
S(F) Z10-10000/110				12	50	0.55		5040 x 3810 x 4730
S(F) Z10-12500/110				14.5	59	0.55		5100 x 3870 x 4760
S(F) Z10-16000/110				16.4	70	0.5		5160 x 3900 x 4810
S(F) Z10-20000/110				18.9	86	0.5		5760 x 3780 x 4730
S(F) Z10-25000/110				22.6	101	0.5		5820 x 3840 x 4790
S(F) Z10-31500/110				26.4	117	0.45		6320 x 4035 x 5160
S(F) Z10-40000/110				32.6	142	0.4		6550 x 4670 x 5740
S(F) Z10-50000/110				34.6	179	0.4		6270 x 4560 x 5865
S(F)Z10-63000/110				39	217	0.4		6320 x 4610 x 5930
