| Anma: | 630A / 1250A / 2000A | Rakım: | 1000m'den az |
|---|---|---|---|
| Anma gerilimi: | 35KV | Koruma derecesi: | IP4X |
| Ambalaj: | Kabarcık ile karton | ||
| Vurgulamak: | gaz yalıtımlı şalt,yüksek gerilim elektrik şalt |
||

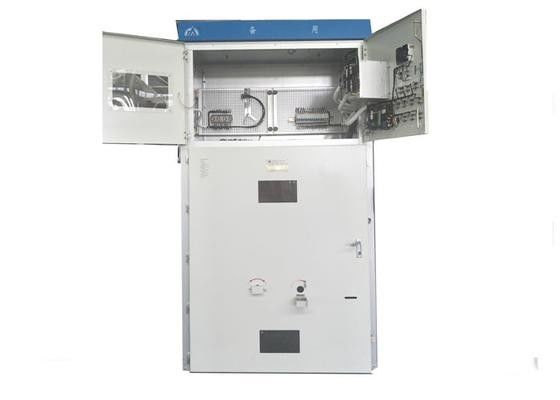

Zırh Tipi AC Metal - Kapalı Şalt / Güç Dağıtım Ekipmanları
Genel bakış:
KYN61-40.5 şalt cihazı, üç fazlı AC 50 Hz, 40,5 KV kapalı güç dağıtım ekipmanı voltajı olarak anılmıştır.
Özellikler
GB3906 ve IEC62271-200 standartlarına ve tasarıma göre şalt, Kabinden, tüm ünite (tramvay) bileşenleri olarak çıkarılabilir. otobüs odası, kablo odası ve alet odası, Tüm metal parçalar topraklanır, ana devre sisteminin her bölmesi, kablo bölmesinde ayrı basınç tahliye kanalına sahiptir, 200 * 200 mm toprak bakır çubuklar ayarlanabilir.
Servis durumu:
a. Ortam havası sıcaklığı: -15 ° C ~ +40 ° C.
b. İrtifa: ≤1000m.
c. Bağıl nem oranı: Günlük ortalama% 95, aylık ortalama% 90.
d. Deprem şiddeti: Büyüklük 8.
e. Aşındırıcı ve yanıcı gaz ve su buharı olmayan yerlerde uygulanabilir.
f. Sık sık yoğun canlı olmadan yerinde kullanılır.
Not: Özelleştirilmiş ürünler mevcuttur.
Ana teknik şartname:
| Öğeler | birim | Parametreler | ||
| Anma gerilimi | kV | 40.5 | ||
| Orantılı frekans | Hz | 50 | ||
| Anma akımı | bir | 1250,1600,2000 | ||
| Anma Kısa Devre Kesme Akımı | kA | 25,31.5 | ||
| Anma Yapımı Akım (Tepe) | kA | 63,80 | ||
| 4s termal kararlılık akımı | kA | 25,31.5 | ||
| Anma Dinamik Akım (Tepe) | kA | 63,80 | ||
| Anma Yalıtım Seviyesi | 1dk Güç Frekans Dayanım Gerilimi (rms) (Faz Arası, Dünyaya Faz) | kV | 95 | |
| Yıldırım Darbe Dayanım Gerilimi (Tepe) | kV | 185 | ||
| 1 dak. Güç Frekans Gerilimi Açık aralıktaki (rms) | kV | 115 | ||
| Muhafaza Koruma Sınıfı | Muhafaza IP4X; Bölmeler Arasında IP2X | |||
| Muhafaza Boyut (Genişlik * Derinlik * Yükseklik) | aa | * 2800 * 2600 1400 | ||
| Devre Kesici Tipi | Vakum Devre Kesici: ZN85-40.5; VT19-40.5 SF (Schneider) | |||
