Ömür: | 10000 | Yalıtımlı tip: | Gaz yalıtımlı |
---|---|---|---|
Uygulama: | kapalı | Rakım: | ≤1000m |
Vurgulamak: | GIS gaz yalıtımlı şalt,orta gerilim şalt |

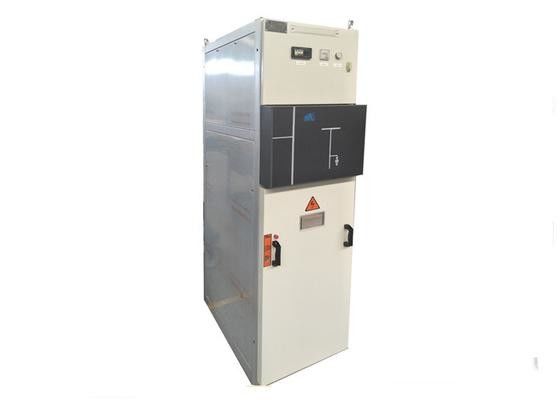

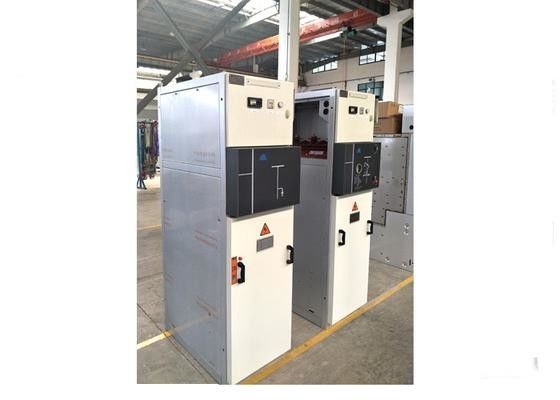

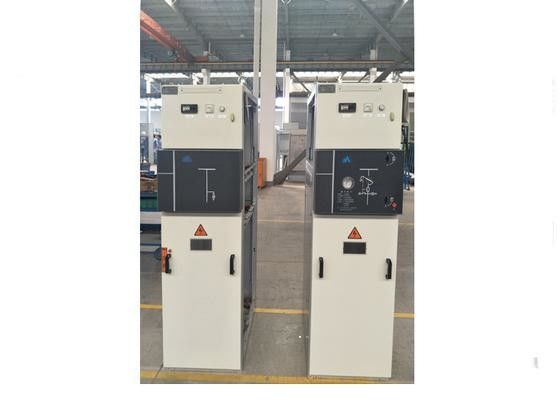

Sf6 Rmu Mv Gis Halka Ana Üniteleri ve Kompakt Şalt Sistemleri Ac Metal - Kaplı
AC Metal - kaplı SF6 RMU MV GIS Halka Ana Üniteleri ve Kompakt Şalt
genel bakış
HXGN26-12 (F) AC Metal Kaplamalı SF6 RMU Şalt (bundan böyle “RMU” olarak anılacaktır ), ileri teknolojiyi emmek ve sindirmek ve devletin güç kaynağı gereksinimlerini birleştirmek yoluyla şirketimiz tarafından tasarlanmış ve araştırılmıştır.
Özellikler
a. Ana şalter FN26-12 SF6 yük şalteridir.
b. Üç faz boyuna düzenlemedir.
c. İki mekanizma: manuel sürüş, manuel ve motor sürüş.
d. Muhafaza: Komple alüminyum çinko kaplı çelik levha.
e. Güvenilir beş koruma ve kilitleme sistemi.
f. Hücreler arasında kontrol devresinin kolay kablo bağlantısı.
Hizmet durumu
a. Altitude≤1000m
b. Ortam havası sıcaklığı: Maksimum + 40ºC Minimum -35ºC
c. Bağıl nem: Günlük ortalama değeri% 95'ten fazla olamaz; aylık ortalama değer
% 90'dan fazla değil.
d. Ortam havası, korozyon ve yanıcı gaz ve benzeri ile görünür kirlilik içermemelidir.
e. Deprem engelleme fonksiyonu: yatay zeminde yatay ivmelenme0.2g ve dikey
Aynı zamanda ivmelenme0.1g, rezonans, sinüs, kırbaç dalgası testi benimseyin, güvenlik faktörü daha fazla olmalı
1,67'den fazla
Parametreler
isim | birim | Parametreler |
Anma gerilimi | kV | 12 |
Orantılı frekans | Hz | 50 |
Anma Ana Bara Güncel | bir | 630 |
Ana Devre, Topraklama Devresi Anma Kısa Süreli Dayanım Akımı | kA / s | 25/2 |
Ana Devre, Topraklama Devresi Anma Tepe Dayanım Akımı | kA | 63 |
Ana Devre, Topraklama Devresi Anma Kısa Devre Akımı | kA | 63 |
Tam Kapasite Kırma Yük Anahtarı | Zamanlar | 100 |
Sigorta kırma akımı | kA | 31,5 40 |
Hizmet ömrü | Zamanlar | 10000 |
1dk Güç frekansı dayanım Gerilimi (rms) Aşama Arası, Toprak / İzolasyon Mesafesi | kA | 42/48 |
Yıldırım Darbe Dayanım Gerilimi (Tepe) Aşama Arası, Topraklama / İzolasyon Mesafesi | kV | 75/85 |
Sekonder Devre 1dk Güç Frekans Dayanım Gerilimi | kV | 2 |
