| Maks. Çalışma gerilimi: | 12 Kv | Anma frekansı: | 50 Hz |
|---|---|---|---|
| Anma: | 100A | Anma Kısa Devre Kapatma Akımı: | 50 KA |
| Vurgulamak: | Vakum yükü kesme anahtarı,sf6 yükü kesme anahtarı |
||

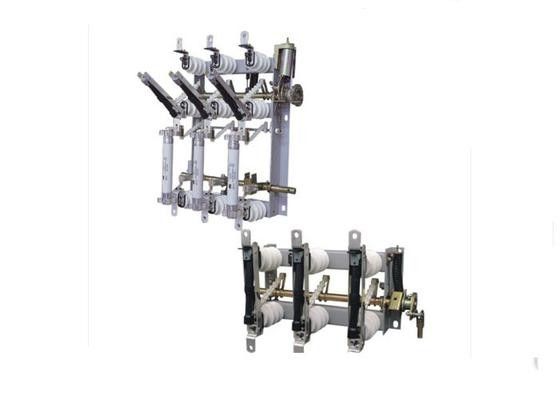

10KV Alternatif Akım Vakum Yük Şalteri Sigorta Kombine Aparatı
NINGBO TIANAN (GRUP) CO.
Genel
FN5-12FN5-12RDFN5-12R Serisi İç Mekan Alternatif Akım Yüksek Gerilim Yük anahtarı, yük akımını kesmek ve kısa devre akımını kapatmak için 50Hz L0kV alternatif akım elektrik şebekesinde kullanılabilir. Sigortalı yük şalteri Koruma için kısa devre akımını kapatabilir ve açabilir. Temel olarak kısa devre akımını kesmek ve kapatmak için şehir merkezindeki elektrik dağıtım istasyonunda ve üç fazlı halka ana ünite elektrik çemberinin veya terminal güç kaynağının endüstriyel elektrikli ekipmanlarında kullanılır.
Hizmet durumu
1. Rakım 1000m'yi geçmiyor.
2. Ortam havası sıcaklığı: En yüksek: + 40oC, en düşük: -10oC
3. Akraba Hava havasının nemi% 90 daha büyük değildir (25oC çevresi civarında)
4. Çalışma durumunda iletkenlik tozu yoktur.
5. Çalışma koşullarında yalıtımı etkileyen aşındırıcı gaz yoktur ve metali tahrip eder.
6. Şiddetli titreşim ve çarpma olmadan çalışma durumu.
7. Çalışma durumunda patlayıcı tehlike ve yangın yoktur.
Teknik parametre
| S / N | isim | birim | değer | |
| 1 | Anma gerilimi | kV | 10 | |
| 2 | Maksimum çalışma gerilimi | kV | 12 | |
| 3 | Orantılı frekans | Hz | 50 | |
| 4 | Anma akımı | bir | 400 | 630 |
| 5 | Anma kısa süreli dayanım akımı (Termal kararlılık akımı) | kA / s | 12.5 / 4 | 20/2 |
| 6 | Anma tepe dayanım akımı (Dinamik akım) | kA | 31.5 | 50 |
| 7 | Anma kapalı döngü kesme akımı | bir | 400 | 630 |
| 8 | Anma aktif yük kesme akımı | bir | 400 | 630 |
| 9 | % 5 nominal aktif yük kesme akımı | bir | 20 | 31.5 |
| 10 | Nominal kablo şarj kesme akımı | bir | 10 | |
| 11 | Anma kısa devre yapma akımı | 1250kVA transformatör boşta akım | ||
| 12 | Geçerli kırılma zamanlarını yükleyin | kA | 31.5 | 50 |
| 13 | Anma yüksüz trafo kesme akımı | Yük / Times | % 100/20 % 60/35 | % 30/75 % 5/80 |
| 14 | 1dk güç frekansı dayanma gerilimi (rms) Topraklama, fazlar arasında / izolasyon mesafesi | kV | 42/48 | |
| 15 | Güç dayanım gerilimi İzolasyon mesafesi | kV | 53 | |
| 16 | Yıldırım darbesi dayanma gerilimi (tepe noktası) Toprağa, fazlar / izolasyon mesafesi arasında | kV | 75/85 | |
| 17 | Açma-kapama işlemi torku (kuvvet) | N · m | 90 (180) | 100 (200) |
