12kV Kapalı Hv Ac Vakum Yükü Üç Kutuplu Şalter - Sigorta Kombinasyon Aparatı

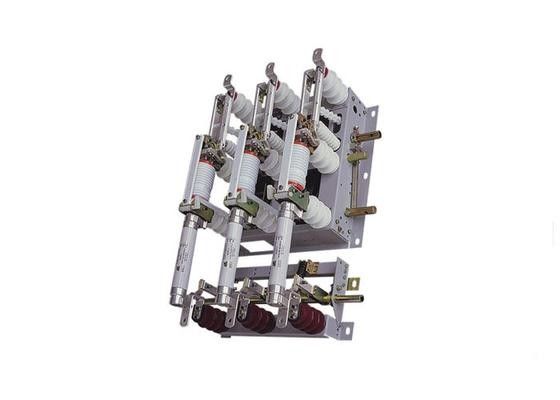

Büyük resim : 12kV Kapalı Hv Ac Vakum Yükü Üç Kutuplu Şalter - Sigorta Kombinasyon Aparatı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	TIANAN
Sertifika:	ISO;CE
Model numarası:	FNl6A-12RD / 200-31,5

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1set
Fiyat:	Pending
Ambalaj bilgileri:	Çıplak
Teslim süresi:	35 iş günü
Ödeme koşulları:	L/C, T/T, D/P, D/A
Yetenek temini:	3000 setleri

Sohbet

Detaylı ürün tanımı

Sigortaların en yüksek nominal akımı:

Yapı:

Sigorta ve yük anahtarı bağlantılıdır

Kutup sayısı:

Türü:

Manuel Çalışma / Motor Çalışma

Vurgulamak:

yüksek gerilim yükü anahtarı

vakum yükü kesme anahtarı

12KV İçerideki HV AC Vakum Yük Değiştiricisi - Sigorta Kombinasyon Aygıtı

Genel bakış

FN16A-12RD/200-31.5 FN16A-12 içindeki tip kombinasyon üniteleri, yüksek voltajlı yük anahtarı akım sınırlayıcı sigortası ile birlikte, iç yüksek voltajlı anahtar cihazı,Sigorta üst ucu vakum kesicinin alt koltuğuna sabitlenir., alt ucu yalıtıcıya bağlanarak koltuğa sabitlenir, alt braket topraklama düğmesi ve sigorta birlikte bağlanır.Yük akımını kırabilir.Aşırı yüklenme akımı ve kısa devre akımı.

Teknik parametreler: Yük anahtarı - sigorta kombinasyonları

- Hayır, hayır.	Ürün	Birim	Parametreler
1	İsimlendirilmiş voltaj	KV	12
2	İsimlendirilmiş sıklık	Hz	50
3	Maksimum nominal akım sigorta	A	200
4	İsimlendirilmiş aktarım akımı	A	3150
5	Kaynatma tüpünün açılış zamanı	ms	31 (0 + 5)
6	Nitelikli kısa devre kesme akımı (beklenen değer)	kA	31.5
7	İsimlendirilmiş kısa devre akımı (beklenen zirve)	kA	80
8	1 dakikalık güç frekansı, gerilimi (rms) kaldırır. toprak, interphase, vakum kırık / izolasyon kırık	KV	42/48
9	Yıldırım dürtüsü gerilimi (peak) karşılamak için toprak, interphase, vakum kırığı / izolasyon kırığı	KV	75/85
10	Sigorta bağlantısı çıkış enerjisi	J	2 ~ 5
11	Net ağırlık	Kilo	75
12	Boyutları	mm	720 x 490 x 4065
13	Paketin boyutu	mm	1115 x 900 x 520

Teknik parametreler: elektrikli sigorta kombinasyonu

Türü	İsimlendirilmiş gerilim (kV)	Sigorta numaralı akımı ((kA)	İsimlendirilmiş kırma akımı ((kA)	Rütbeli akımı eritelim ((A))
SDLAJ.XRNT	12	40	31.5,40,50	6.3,10,16,20,25,31.5,40
SFLAJ.XRNT		100		50, 63, 71, 80, 100
SKLAJ.XRNT		125		125
Alman şirketi SBA	12	200	40	160, 200

12kV Kapalı Hv Ac Vakum Yükü Üç Kutuplu Şalter - Sigorta Kombinasyon Aparatı 0

12kV Kapalı Hv Ac Vakum Yükü Üç Kutuplu Şalter - Sigorta Kombinasyon Aparatı 1

Etiket:

İlgili kişi: Ms. Lian Huanhuan

Tel: +86-13858385873

Faks: 86-574-87911400
