Kapalı Yüksek Gerilim Yük Şalteri MCCB Yapısı Vakum Yükü Kırma Şalteri

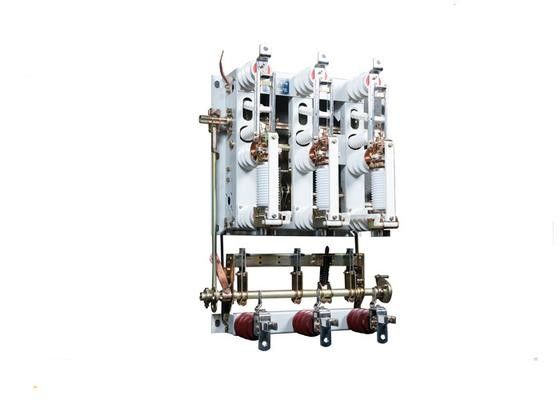

Büyük resim : Kapalı Yüksek Gerilim Yük Şalteri MCCB Yapısı Vakum Yükü Kırma Şalteri

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	TIANAN
Sertifika:	ISO;CE
Model numarası:	FNl6A-12

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1set
Fiyat:	Pending
Ambalaj bilgileri:	Çıplak
Teslim süresi:	35 iş günü
Ödeme koşulları:	L/C, T/T, D/P, D/A
Yetenek temini:	3000 setleri

İletişim

Detaylı ürün tanımı

Ark Söndürücü Ortam:

Vakum

Yapı:

Kutup sayısı:

Anma akımı:

Vurgulamak:

Vakum yükü kesme anahtarı

sf6 yükü kesme anahtarı

Dahili Yüksek Voltajlı Yük Değiştiricisi MCCB Yapı Vakum Yük Kesme Değiştiricisi

Genel bakış

FN16A-12 Serisi anahtarı AC 50Hz için, 10kV ağının nominal voltajı, yük akımını, aşırı yük akımını ve kapama kısa devre akımını kırabilir.Elektrikli kısa devre kesme akımı kombinasyonuÖzellikle yağsız, bakım gerektirmeyen ve sık kullanılan yerler için.
Yenilikçi ürün tasarımı, küçük boyut, esnek montaj, basit işletim, manuel, elektrikli iki fonksiyonlu işletim.Ayrıca düğmenin arkasında doğrudan manipüle edilebilir., çalıştırma mekanizmasını yeniden hazırlamanıza gerek yok.

Teknik parametreler: yük anahtarı

- Hayır, hayır.	Ürün	Birim	Parametreler
1	İsimlendirilmiş voltaj	KV	12
2	İsimlendirilmiş sıklık	Hz	50
3	Rütbeli akım	A	630
4	Aktif yükün nominal kırma akımı	A	630
5	İsimli kesme akımı döngüsü	A	630
6	% 5 nominal aktif yük kırma akımı	A	31.5
7	Şarj kablosunun nominal kesme akımı	A	10
8	Kondensatörün nominal kırma akımı	A	400
9	Nitelikli yüksüz transformatör kırma akımı		1600kVA Transformör boş yük akımı
10	1 min Frekans gerilimi (rms) toprak, faz arası, vakum kırık / izolasyon portu	KV	42/48
11	Tam av elektrikli dürtü dayanıklılık voltajı (peak) Yerleştirme, interphase, vakum kırık / izolasyon portu	KV	75/85
12	İsimlendirilmiş kısa süreli dayanıklılık akımı (termal istikrar)	kA/s	20/3
13	Rütbeli en yüksek dayanıklılık akımı (dinamik istikrar)	kA	50
14	Adlık kısa devre akımı	kA	50
15	İsimlendirilmiş akım kesme süreleri	zaman	10000
16	Mekanik ömür	zaman	10000
17	İletişim izni aşınma birikimi kalınlığı	mm	3
18	Açık ve kapalı çalışma tork (güç)	Nm	120(240)
19	İkincil kontrol güç voltajı	V	AC / DC 240
20	Net ağırlık	Kilo	61
21	Boyutları	mm	720 x 490 x 885
22	Paketin boyutu	mm	830 x 900 x 520

Kapalı Yüksek Gerilim Yük Şalteri MCCB Yapısı Vakum Yükü Kırma Şalteri 0

Kapalı Yüksek Gerilim Yük Şalteri MCCB Yapısı Vakum Yükü Kırma Şalteri 1
