12kV Orta Gerilim Şalt, Elektriksel Yalıtım Mv Şalt Rmu

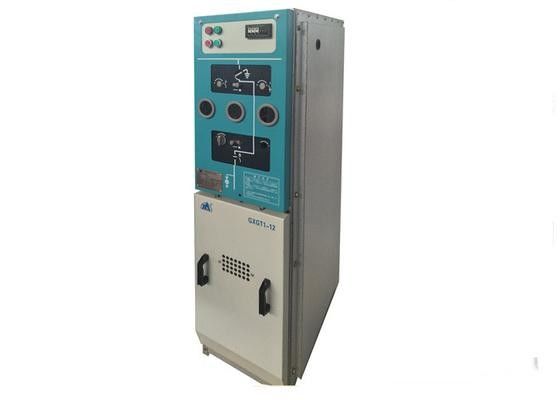

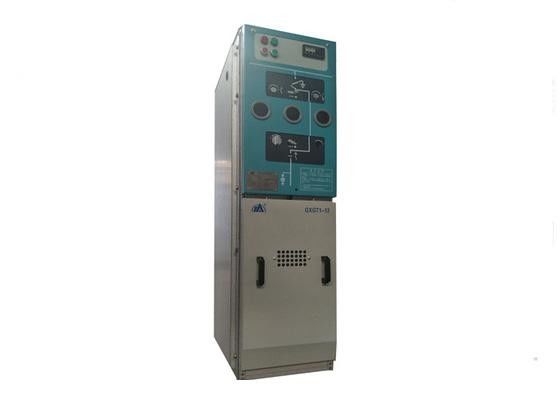

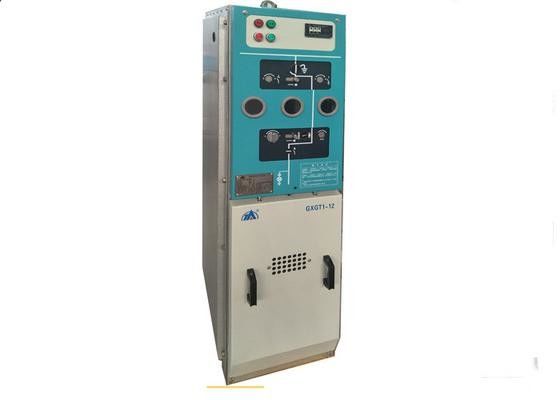

Büyük resim : 12kV Orta Gerilim Şalt, Elektriksel Yalıtım Mv Şalt Rmu

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Tianan Electric
Model numarası:	GXGT1-12

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Set
Fiyat:	Pending
Ambalaj bilgileri:	AHŞAP KASALAR
Teslim süresi:	45 iş günü
Ödeme koşulları:	T / T, L / C, D / A, D / P, Western Union, MoneyGram

İletişim

Detaylı ürün tanımı

Anma akımı:

630A, 125a

İsimlendirilmiş voltaj:

Koruma derecesi:

Boyutları:

400*750*1500

Vurgulamak:

GIS gaz yalıtımlı şalt

orta gerilim şalt

12kv Orta Voltajlı Değiştirici, Elektrikli Katı Izolasyon Mv Değiştirici Rmu

12KV Orta Voltajlı Değiştirme Aygıtı Katı İzole Değiştirme Aygıtı RMU

Genel bakış

GXGT1-12 Katı yalıtımlı anahtar cihazı, tamamen yalıtılmış ve mühürlü bir çevre ekipmanıdır.Canlı parçalar, dış yüzeyde boyalı topraklama koruması ve silikon kauçuk mühürleyici bar ile epoksi reçine yalıtım silindirinde mühürlenir.Plug-in tipi katı yalıtım barı, iki komşu devreyi birbirine bağlamak için kullanılır.

GXGT1-12 katı yalıtım anahtar cihazı vakum yük anahtar cihazından, vakum yük anahtar-füzyon kombinasyon ekipman dolabından ve vakum devre kesici dolabından oluşur.Üç fazlı AC 10kV için uygundur.Enerji ekipmanlarının kabul edilmesi ve dağıtımı için 50Hz tek basbar sistemi, devre için kontrol, koruma, denetim ve iletişim fonksiyonlarına sahiptir.büyük binalar, ikincil alt istasyon ve endüstriyel ve madencilik işletmeleri vb., özellikle dar alan, kötü çevre, yüksek irtifa ve bakımsız talebi olan yer için.

S/N	Adı	Birim	GXGT1-12 Katı yalıtım dolabı	C modülü yük anahtarı	F Modül Kombine Ekipman		V modülü devre kesici
1	Adlık Voltaj	KV	12
2	1 dakikalık Güç Frekansı Voltajı (r.m.s) (Fazlar Arası, Dünya / Kırık)	KV	42/48
3	Yıldırım İmpulsu Voltajı Dayanır (r.m.s) (Fazlar Arası, Dünya/Kırık)	KV	75/85
4	Rütbeli Akım	A	630,1250	630	125		630,1250
5	Belirli Sıklık	Hz	50
6	Nitelikli Kısa devre kesme akımı	kA	20,25		31.5		20,25
7	Aşama dışı topraklama hatası kırma akımı	kA					17.3,21.7
8	Kablo şarj akımı	A		10		25
9	Rated Short-time Resistant Current/Short-circuit Duration Time (Nitelikli Kısa Süre)	kA/s	2025/4	20/4		2025/4
10	Rated Peak Dayanıklı Akım	kA	50,63	50		50,63
11	Nitelikli Kısa Bağlantı Oluşturma Akımı (Pek)	kA	50,63	50		50,63
12	Belirli Çalışma Sırası					O-0.3s-CO-180s-CO
13	Değerlendirilmiş Alım (Transfer) Mevcut	A			3500
14	Kısmi Bırakma	pC	≤20	≤ 5	≤ 5	≤ 5
15	Mekanik Yaşam	Zaman	10000
16	İç Yay Sınıfı	IAC	AFLR sınıfı 20kA/0.5s
17	Koruma seviyesi		Elektrikli gövde mühürlenmesi IP67, Oda IP4X
