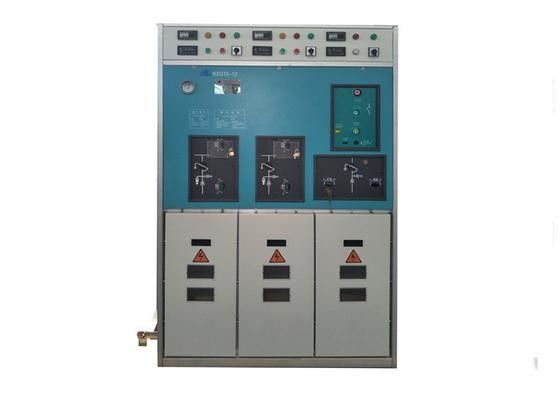

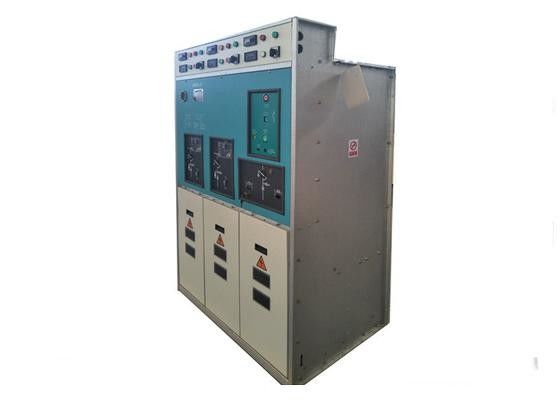

Halka Ana Üniteleri 12kV Kapalı Orta Gerilim Şalt, Gis Gaz Yalıtımlı Şalt

Halka Ana Üniteleri 12KV Kapalı Gaz - İzoleli Metal - Kapalı Şalt

genel bakış

Şalt, tüm ana devreleri metal bir muhafaza içinde kapatan ve ark söndürme ve izolasyon ortamı olarak SF6 gazı alan bir tür kompozit aparattır. Halka ağ güç kaynağı için uygundur ve 10kV MV güç kaynağı ağında çift ışıklı güç kaynağıdır. Terminal güç kaynağında da kullanılır. Halka ağ güç kaynağının kullanılması güç kaynağının güvenilirliğini arttırdığından, özellikle madencilik tesislerinde, konut alanında, okullarda, parklarda vb. Güç dağıtım ve kontrolünde kullanılır. Ek olarak, uygun bağlantı ve montajından dolayı, küçük hacimli, trafo merkezinde ayrıca birincil tarafta yüksek gerilim ekipmanı olarak da kullanılır.

Yapı ve İlke

RMU genellikle üç bölmeden oluşur. (Gerekirse, bir bölmeye, iki bölmeye, üç bölmeye veya daha fazlasına sahip olabilir ve ayrıca genişletme veri yolu çubuğu ile birleştirilebilir). Birincil elemanlar, 3 mm kalınlığında paslanmaz çelik bir plaka ile kaynaklanmış kapalı bir muhafaza içine yerleştirilmiştir. Muhafaza içinde, ark söndürme ve izolasyon ortamı olarak kullanılan 0.04Mpa basınçta SF6 gazı vardır. Gaz dolu mahfazanın içindeki gaz basıncı, manometre ile izlenir. Gazla doldurulmuş mahfazanın yanı sıra, gazla doldurulmuş mahfazanın montajı ve sabitlenmesi için başka mahfaza parçaları kullanılır. Gaz doldurulmuş kasanın içinde olmayan bileşenler bu kabinin içine yerleştirilmiş veya monte edilmiştir. Kabinin bu kısmı, dijital kontrollü sac işleme ekipmanı ile bükülen ve yüksek dayanımlı cıvata ve somunlarla bağlanan alüminyum kaplı yüksek kaliteli çinko çelik plakadan yapılmıştır. Kabinin kapısı yüksek kaliteli bükülmüş ve plastik sprey veya spry kaplama ile bitmiştir.

1. RMU, gaz deposu, mekanizma bölmesi, kablo bölmesi, alet bölmesi, genleşme barası vb. Benzin deposunun arkasında, patlamaya dayanıklı bir cihaz var (resimde gösterilmemiştir). İç ark basıncı çok büyük olduğunda, tankın içindeki yüksek basınçlı gaz, operatörlerin zarar görmesini önleyen, patlamaya karşı korumalı cihaz aracılığıyla kabinin arkasından salınır.

2. Yük anahtarının yapısı, güçlü ark söndürme yeteneğine sahip, oluk tipidir.

3. Sigorta ve yük değiştirme odası, trafonun koruma devresini oluşturur. HV akım sınırlama sigortası, epoksi reçine döküm yalıtım mahfazasına takılmıştır. Sigorta yandığında, ateşleme pimi açılır ve yükleme düğmesi açılır.

4. Mekanizma bölmesi RMU'nun önündedir. Her fonksiyon devresinde, yük ve devre kesicilerin tümü manuel (veya motor) şarj yayı kontrol mekanizması ile donatılmıştır ve üç konumlu ayırıcı ve toprak anahtarı manuel şarj yayı kontrol mekanizması ile donatılmıştır. Anahtar durumu göstergesi var. Üç konumlu ayırıcı ve topraklama şalteri çalışma mekanizması, ekipman çalışmadığında yetkisiz personelin yanlış çalışmasını önlemek için kullanılabilecek asma kilit ile donatılmıştır. Yük anahtarının çalıştırılmasında “- toprak anahtarı” - kablo odasının kapısı, devre kesici — — üç konumlu ayırıcı — - kablo odasının kapısı olan “beş koruma” kilitleme cihazı vardır.
