Kapalı Gaz - Yalıtımlı Orta Gerilim Şalt Sistemi 10kV GIS Halka Ana Ünite Dolabı

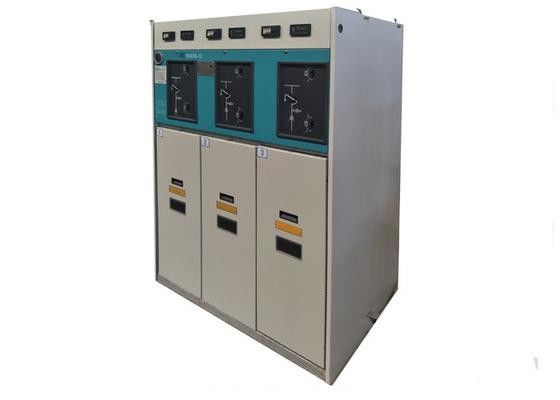

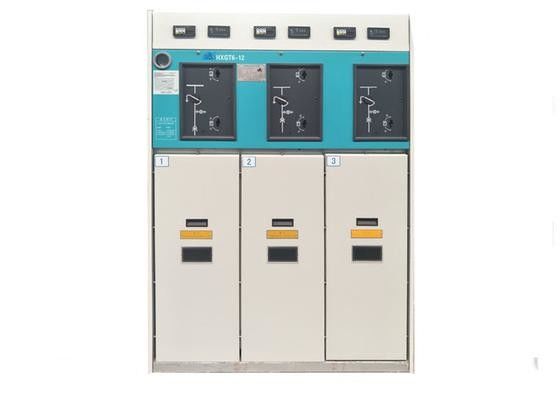

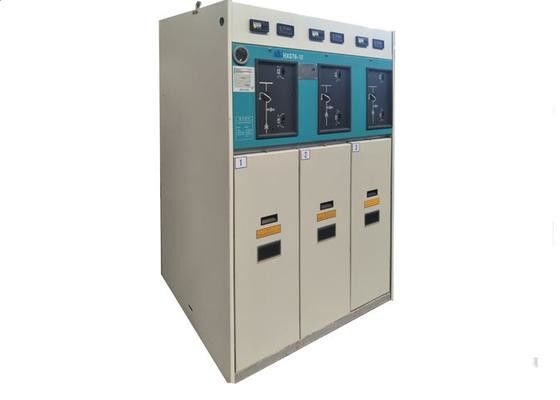

Büyük resim : Kapalı Gaz - Yalıtımlı Orta Gerilim Şalt Sistemi 10kV GIS Halka Ana Ünite Dolabı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Tianan Electric
Sertifika:	ISO9001:2000, VDE, CCC, TUV
Model numarası:	XGN58 (HXGT6A) -12/24

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1Unit
Fiyat:	Pending
Ambalaj bilgileri:	AHŞAP KASALAR
Teslim süresi:	45 çalışma günleri
Ödeme koşulları:	L / C, T / T, Batı Birliği, D / A, D / P, MoneyGram
Yetenek temini:	Yılda 2000 birim

İletişim

Detaylı ürün tanımı

Boyut:

3 uint

Spesifikasyon:

12KV/24KV

Ekipman:

Anahtar-sigorta kombinasyonları

Uygulama:

Endüstriyel ve ticari bölgeler veya kırsal alan

Vurgulamak:

GIS gaz yalıtımlı şalt

orta gerilim şalt

İçeride 10kV MV GIS Halkası Ana Birim Değiştirme Aygıtı, Gaz İzole Güvenlik Kabineti

Genel

XGN58 ((HXGT6A)-12/24 Ana devre anahtarlarını metal bir kabın içinde mühürleyen ve ark söndürme ve yalıtım ortamı olarak SF6 gazını kullanan bir tür kompozit cihaz.12/24kV güç kaynağı devresinde RMU ve çift radyasyon güç kaynağı için uygundurÜrün, özellikle yüksek yoğunluklu güç kaynağı yükü olan ve kablo besleme ağı kullanan endüstriyel ve ticari bölgelere veya kırsal bölgelere uygundur.RMU'nun güvenli çalışmanın avantajları var., hava koşullarının etkisi yok, kolay kurulum, bakım ve alan tasarrufu, kutu tipi alt istasyonlarda kurulması için uygundur.

Hizmet Şartları

1Yükseklik: Deniz seviyesinden 3000 m'den fazla değil.

2Çevre sıcaklığı: Max: +40C, Min: -40"C;
3Nitelikli nem: Günlük ortalama% 95'ten fazla değil, aylık ortalama% 90'dan fazla değil;
4Etrafta koroziv veya yanıcı gaz kirliliği yok. Deprem yoğunluğu sekiz sınıftan fazla değil.
5Düzenli şiddetli titreşim yok, Sismik yoğunluk gece sınıfından fazla değil;

Not: Normal servis koşullarının sapması durumunda, müşteri üreticisiyle müzakere edebilir.

Teknik özellikler
- Yük anahtarı, yükle birlikte birleşik bir cihaz, devre kesici fonksiyon birimi ile donatılmış, işlevi çok eksiksiz.
Küçük hacim, hafif ağırlık, bir tek kişilik için minimum hacim 350*820*1500 mm'dir.
Kolay kullanım, güvenli kullanım, uygun bakım,
Değiştirme cihazı bakım yapmadan 30 yıl kullanılabilir.
RMU, açık canlı bir parçası olmadan omniseal olarak tasarlanmıştır ve olumsuz ortamda uzun süre çalışabilir.

Değiştirme cihazının elektrik parametresi

- Hayır, hayır.	Ürün				birim	Parametreler
1	İsimlendirilmiş voltaj				KV	12,24
2	Otobüs çubuğunun nominal akımı				A	630,1250
3	Rütbeli akım				A	630
4	İsimlendirilmiş sıklık 1 dakikalık				HZ	50/60
5	Nitelikli kısa süreli dayanıklılık akımı				KA	20/4,25/2
6	Rütbeli en yüksek dayanıklılık akımı				KA	50,63
7	Nitelikli kısa devre oluşturan akım				KA	50,63
8	Sigorta kablosu olan yük anahtar cihazının nominal akımı				A	100
9	Adlık kısa devre kesme akımı			Sigorta	KA	31.5
				Devre kesicisi	KA	20,25
10	1 dakikalık güç frekans dayanır Voltaj		(fazadan fazaya / fazdan yere / uçurum)		KV	42/48,65/79
	Şimşek çarpması Voltaya dayanabilir (artı değeri)		(fazadan fazaya/fazadan yere) (fazadan fazaya/fazadan yere)		KV	75/85,125/145
	Devre direnci	Yük anahtarı			μΩ	130
		Kompozit cihaz dolabı ((sıfır direncini içermez)			μΩ	250
		Devre kesici dolabı SF6			μΩ	140
11	SF6 Adli gaz basıncı (20oC ölçüm basıncı)				Mpa	0.04
12	SF6 Gaz yıllık sızıntı oranı					≤ 0,2%
13	Koruma derecesi (gaz dolu kabın)					IP67
