| Yapısı: | çekilebilir kapalı tip | Anma gerilimi: | 3.6,7.2,12kV |
|---|---|---|---|
| Ana busuar anma akımı: | 630 ~ 4000A | ana döngü direnci: | ≤400 |
| Vurgulamak: | GIS gaz yalıtımlı şalt,orta gerilim şalt |
||

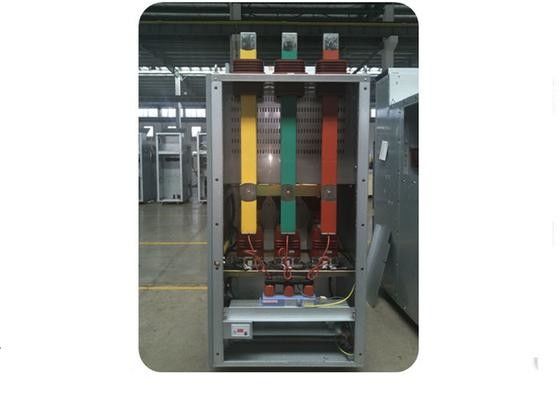

12KV Orta - Mount Elektrik Güç Dağıtım AC Şalt
genel bakış

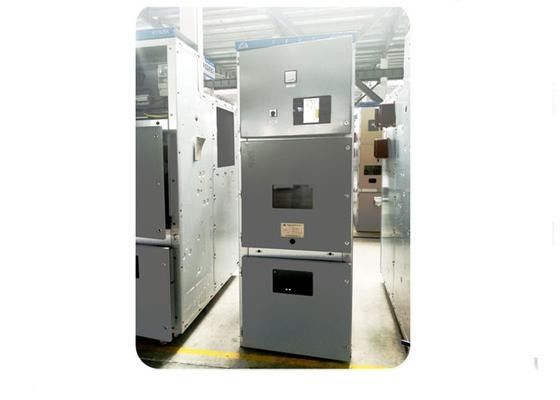

KYN28A-12Seiries Kapalı AC Metal Kaplı Şalt / Kabine. Elektrik enerjisini almak ve dağıtmak ve devreyi kontrol etmek, korumak ve izlemek için üç fazlı AC anma gerilimi 12KV, anma frekansı 50Hz güç sistemi için uygundur.
Standardı karşılayın: GB3906-97 3-35KV AC Metal Mahfazalı Şalt , GB11022-89 Yüksek Gerilim Şalt Genel Teknik Şartları , IEC298 (1990) 1kV ve 50kv ve Üzeri Anma Gerilimli AC Metal Devreli Şalt ve Kontrol Ekipmanları .
Uygulama
12KV çekmeceli kapalı anahtarlama şebekesi genel olarak enerji santrallerinde, küçük ve orta ölçekli enerji jeneratörlerinde, endüstriyel ve madencilik işletmelerinde ve enerji alımı, enerji iletimi ve büyük boyutlu yüksek voltajlı motorun başlatılması için enerji sisteminin ikincil trafo merkezlerinde kullanılır. kontrol, koruma ve izleme uygulamak.
Parametre
Yok hayır. | madde | birim | Parametre | |
1 | Anma gerilimi | KV | 12 | |
2 | Ana bara anma akımı | bir | 630 | |
3 | Anma akımı | bir | 630 | |
4 | Orantılı frekans | HZ | 50 | |
5 | Anma kısa süreli dayanım akımı | KA | 20 | |
6 | Anma kısa süreli sürekli zaman | S | 4 | |
7 | Anma tepe dayanım akımı | KA | 50/125 | |
8 | Anma kısa devre yapma akımı | KA | 50 | |
9 | Anma aktif yük kesme akımı | bir | 630 | |
10 | Anma kapalı döngü kesme akımı | bir | 630 | |
11 | Nominal kablo şarj kesme akımı | bir | 10 | |
12 | Topraklama anahtarı anma | KA | 20 | |
13 | Topraklama anahtarı anma | S | 4 | |
14 | Topraklama anahtarı anma | KA | 50 | |
15 | Derecelendirme yalıtım seviyesi | 1 dak Güç | KV | (faz-faz / faz-toprağa) 42; |
yıldırım dürtü | KV | (faz-faz / faz-toprağa) 75; | ||
16 | ana döngü direnci | ≤400 | ||
17 | mekanik ömür | Yük anahtarı | zaman | 5000 |
Topraklama anahtarı | zaman | 2000 | ||
18 | ikincil döngü 1dk Güç | KV | 2 | |
19 | SF6 Nominal Gaz basıncı | mpa | 0.04 | |
20 | SF6 Gaz Yıllık Kaçak Oranı | % 1 | ||
21 | Koruma sınıfı | IP4X | ||
