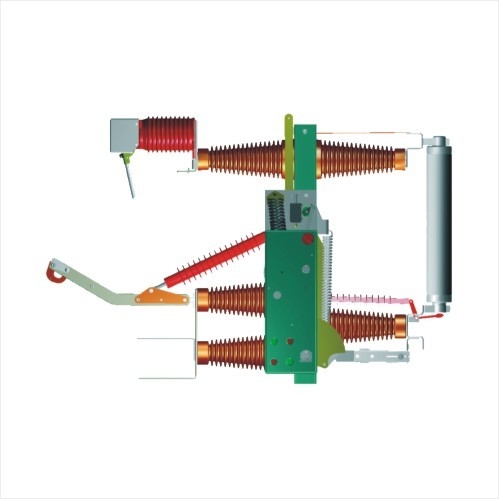

İçerideki HV AC Vakum Yüklü Anahtar-Füzyon Kombinasyonları

S/N

Adı

Birim

Parametreler

1

nominal voltaj

KV

40.5

2

nominal frekans

Hz

50

3

İsimlendirilmiş akım

A

630

4

Sigorta numaralı akımı

100

5

Rating kısa süre dayanır akım

kA

12.5

6

Adlı kısa devre süresi

s

4

7

adlık kısa devre yapma akımı

kA

31.5

8

Rütbeli en yüksek dayanıklılık akımı

31.5

9

İsimli yük kırma akımı

A

630

10

Adlık sıçrama (bağlantı) kesme akımı (100A sigorta için)

2000

11

Yerleştirme anahtarı, akım üretir

kA

31.5

12

FT16-40.5

FT16-40.5 Ana devrenin direnci

UW

180

13

FT16-40.5R

FT16-40.5R Ana devrenin direnci

400

14

Açılış saati

ms

95 + 20

15

Sigortaların nominal kesme akımı

kA

31.5

16

Adet yalıtım seviyesi

1min güç frekansı dayanıklılık voltajı (effektif değer)

Aşama aşamaya, aşama dünyaya

KV

95

Uzaklık

115

Yıldırım çarpması gerilimine dayanır (peak)

Aşama aşamaya, aşama dünyaya

185

Uzaklık

215

17

1 dakikalık güç frekansı ikincil devrenin gerilimine dayanır

2

18

Koruma seviyesi

HXGT16

IP2X

DFT16

IP33

19

Üç fazın merkez mesafesi

420±3

20

Boyutları

HXGT16

Genişliği

mm

1400,1600,2100

Derinlik

1600

Yükseklik

2200

DFT16

Genişliği

1800

Derinlik

2300

Yükseklik

1900

21

Yük anahtarının mekanik ömrü

Yük yalıtımı

zaman

2000

Yerleştirme

2000
